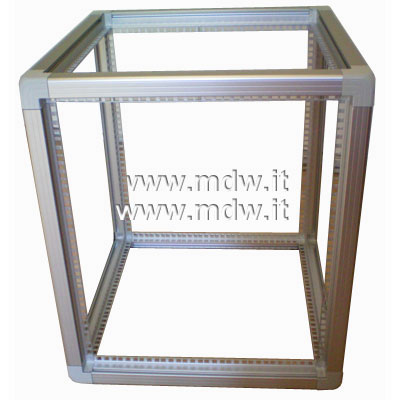

Telaio 15u x 551 x 418 allum.

Telai racks 19"

- scheda tecnica comune a tutti i telai indicati nella sottostante tabella di comparazione

- Le caratteristiche strutturali e costruttive sono le medesime mentre cambiano la profondità "P", la larghezza "L" ed il numero di unità "U" e quindi l'altezza "A"

I telai racks 19" sono in estruso di alluminio con la foratura a passo 44,45 su tutte le alette di sostegno dei componenti rack 19". Solo nelle larghezze 596 e 818 le alette frontali e posteriori non hanno le suddette forature; ciò per ottenere una migliore estetica e nello stesso tempo un maggior grado di protezione.

I telai racks 19" sono composti delle seguenti parti ordinabili separatamente, per trovare un articolo inserire i codici tra parentesi nella casella "cerca". 1 - Profilo estruso in alluminio (codici PNG...) 2 - Angolare di giunzione (codice TRC-2002) 3 - Coperchio angolare (TRC-C2002) 4 - Vite ad esagono incassato (B-10-30) Nei telai con larghezza 551 mm i componenti rack si montano direttamente sul telaio mentre gli altri telai necessitano di montanti rack: 5 - Montante 19" interno in alluminio (ML 2...) 6 - Montante 19" esterno in alluminio (SP...) 7 - Montante 19" interno in acciaio (ML_19...)

Tabella comparazione telai:

B = larghezza U = numero unità rack utili 44,45 mm A = altezza reale dell'armadio senza zoccolo P = profondità reale del rack in mm

Struttura dell'armadio
