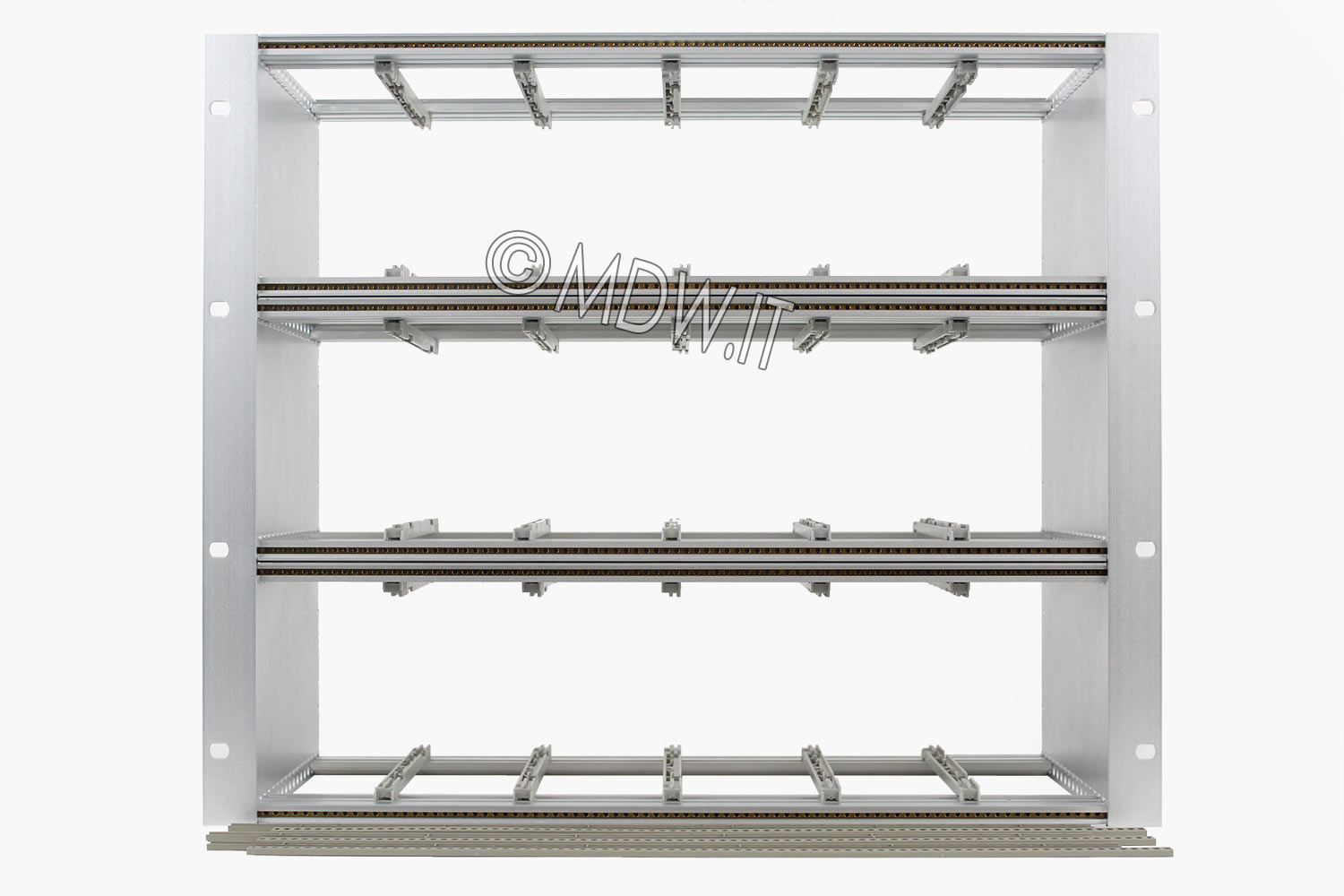

Subrack 9u 84te x 160 3 x 3u

Questi subracks sono composti con pareti laterali estruse in alluminio in un unico pezzo che incorpora l'aletta per il sostegno dell'applicazione a 19".
Sono adatti per il montaggio di schede madri "Mother board" con l'applicazione di connettori di vario tipo oppure per l'utilizzo di connettori ad inserzione diretta
tipo MIL - C - 21097. Le pareti laterali ed i profili di sostegno sono trattati superficialmente in "CEPIDINE 1000" di serie.
Il trattamento in anodizzazione naturale o colorato è a richiesta.
La composizione di fornitura è riportata in tabella con codici ricavati dalle tavole di codificazione che troverete alle pagine seguenti.
Per realizzare dei subracks con altre composizioni consultare la "Tavola di codificazione contenitori per schede".
Il materiale è fornito in kit di montaggio.

Materiale: alluminio spessore 2 mm



Leggenda:	LI= Listello isolante	GS= Guida schede
PL= Parete laterale	PP= Profilo posteriore	B= Vite a brugola M 5 x 12
PA= Profilo anteriore	PM= Profilo mediano	LF= Listello filettato M 2,5
Da ordinare separatamente: GP = Gririglia di protezione CP = Cappa di Protezione PD = Piano di appoggio componenti
