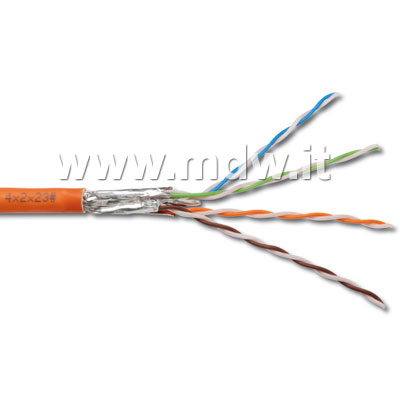

Cavo solido per reti categoria 7 1000mhz s/ftp classe f - 4 coppie schermatura sulla coppia e sul totale, awg 23, halogen free lsoh - colore arancione matassa mt. 500 (al metro)

scheda tecnica:

Conduttori: AWG 23/1 solido, in rame temperato (0.57mm nom.)
Insulation: SFS-PO
Numero di conduttori: 8 in 4 coppie (twisted pair).
Codici colore: bianco/blu, arancio/bianco, verde/biano, marrone/bianco.
Schermatura individuale su ogni coppia: foglio di alluminio al 100% di copertura.
Schermatura sul totale: calza di alluminio.
Ricopertura esterna: LS0H, flame zero-halogen, flame retardant, a bassa emissione di fumo halogen free.
Spessore ricopertura esterna: 0.6mm nom.
Colore: arancione RAL 2000.
Diametro totale: 7.5mm nom.
Rame (kg/km): 28.
Proprietà meccaniche:
Bend radius: dynamic: 8xD mm min., static: 4xD mm min.
Storage temperature: -20°C to +75°C.
Temperature installation range: 0°C to +50°C.
Temperature operating range: -20°C to +60°C.
Flame tests: IEC 60332-1 (fire), IEC 60754 (gas), IEC 61034 (smoke).
Pulling force: 150N max.
Caloric value: 650 KJ/m.
Total weight: 68 Kg/Km nom.
Proprietà elettriche @ 20°C  Impedenza media: 100±5 Ohm @ 1-600 MHz Vp: 57-77% nom.
Capacitance. 40 pF/m nom. @ 1 KHz.
Capacitance unbalance to ground: 1.6 pF/m nom. @ 1 KHz.
Insulation resistance: 0.5 GOhm Þ Km min.
DC resistance: 72 Ohm/Km max. (2% max. resistance unbalance).
DC loop resistance: 147 Ohm/Km max. (2% max. resistance unbalance).
Voltage resistance: 72Vdc max.
Coupling attenuation: 85dB min. @ 30-100 MHz, 82-20Log(f/100)dB min. @ 100-1000 MHz.
PS-ANEXT loss: 92.5-15Log(f) dB min. @ 1-600 MHz (67 dB max.).
PS-AACRF: 78.2-20Log(f) dB min. @ 1-600 MHz (67 dB max.).
Phase delay: 534+36/fâ nS/100m max. @ f=1-1000 MHz.
Delay skew: 25 nS/100m max.

0.04 kg
