Quadri modulari monoblocco con telaio girevole asportabile, per il cablaggio al banco.


Qualunque sia l'esigenza da realizzare, questa serie di cassette elettriche con grado di protezione IP 55 consente un ampia possibilità di applicazioni, sia da appendere al muro con le comode alette di fissaggio esterne, sia da appoggiare a pavimento sul suo robusto zoccolo in acciaio apribile.
Queste cassette, grazie alla possibilità di installare tutta la gamma di apparecchi ed interruttori modulari su guide DIN, abbinate ad appositi pannelli frontali modulari avvitati o incernierati, con altezze 200, 400 e 600 mm, consentono la realizzazione di quadri di distribuzione secondaria.
Costruzione: Lamiera 15 - 20/10.
Verniciatura: Con polveri epossipoliestere, RAL 7035 bucciato.
Guarnizione Bicomponente poliuretanica applicata in colata continua a mezzo robot.
Piastre interne in lamiera “sendzimir” spessore 20/10, a richiesta.

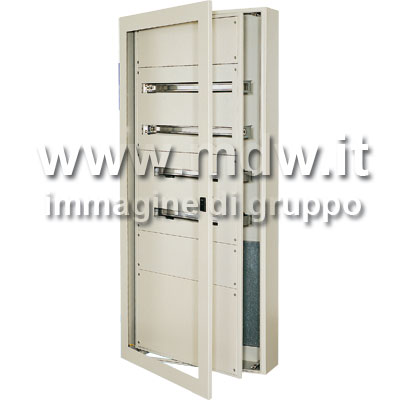

Nelle porte con oblò, i vetri sono sigillati con materiale tixotropico monocomponente poliuretanico.
Perno autopulente di messa a terra.
Zoccolo apribile h 50 mm

i quadri larghi 760mm sono dotati di 2 feritoie superiori per passaggio cavi con interasse di 260 mm.

composizione fornitura:

il presente codice comprende il solo quadro con porta cieca (o porta con oblò per i codici che finiscono con /A), i telai girevoli, i pannelli porta componenti, gli zoccoli e tutti gli altri accessori sono acquistabili separatamente.

tabella di comparazione quadri serie 80 profondi 200mm

BLIMD DOOR GLAZED-FRAMED DOOR DIMENSIONS MODULES X CUTOUTS
art. code art. code W(L) H D(P) standard
80.4 80.4/A 560 480 200 22 x 2
80.6 80.6/A 560 680 200 22 x 3
80.8 80.8/A 560 880 200 22 x 4
80.10 80.10/A 560 1080 200 22 x 5
80.12 80.12/A 560 1280 200 22 x 6
80.14 80.14/A 560 1480 200 22 x 7
80.16 80.16/A 560 1680 200 22 x 8
80.24 80.24/A 760 480 200 34 x 2
80.26 80.26/A 760 680 200 34 x 3
80.28 80.28/A 760 880 200 34 x 4
80.30 80.30/A 760 1080 200 34 x 5
80.32 80.32/A 760 1280 200 34 x 6
80.34 80.34/A 760 1480 200 34 x 7
80.36 80.36/A 760 1680 200 34 x 8

tabella di comparazione quadri serie 80 profondi 250mm

BLIMD DOOR GLAZED-FRAMED DOOR DIMENSIONS MODULES X CUTOUTS
art. code art. code W(L) H D(P) standard
80.41 80.41/A 560 480 250 22 x 2
80.61 80.61/A 560 680 250 22 x 3
80.81 80.81/A 560 880 250 22 x 4
80.101 80.101/A 560 1080 250 22 x 5
80.121 80.121/A 560 1280 250 22 x 6
80.141 80.141/A 560 1480 250 22 x 7
80.161 80.161/A 560 1680 250 22 x 8
80.241 80.241/A 760 480 250 34 x 2
80.261 80.261/A 760 680 250 34 x 3
80.281 80.281/A 760 880 250 34 x 4
80.301 80.301/A 760 1080 250 34 x 5
80.321 80.321/A 760 1280 250 34 x 6
80.341 80.341/A 760 1480 250 34 x 7
80.361 80.361/A 760 1680 250 34 x 8

telai girevoli ed asportabili

art. code Dimensions
  W(L) H
80.4T 505 430
80.6T 505 630
80.8T 505 830
80.10T 505 1030
80.12T 505 1230
80.14T 505 1430
80.16T 505 1630
80.24T 705 430
80.26T 705 630
80.28T 705 830
80.30T 705 1030
80.32T 705 1230
80.34T 705 1430
80.36T 705 1630

piastre uniche (da montare direttamente sul fondo)

art. code Dimensions
  W(L) H
80.4P 524 428
80.6P 524 628
80.8P 524 828
80.10P 524 1028
80.12P 524 1228
80.14P 524 1428
80.16P 524 1628
80.24P 724 428
80.26P 724 628
80.28P 724 828
80.30P 724 1028
80.32P 724 1228
80.34P 724 1428
80.36P 724 1628

piastre modulari (da montare sulle guide attacco per piastre)

art. code Dimensions
  W(L) H
20P 524 200
22P 524 400
30P 524 200
32P 524 400

guide attacco per piastre

art. code H for H enclosure
  H
80.40 430 480
80.60 630 680
80.80 830 880
80.100 1030 1080
80.120 1230 1280
80.140 1430 1480
80.160 1630 1680

pannelli standard avvitati

art. code Dimensions Modules x cutouts
  W(L) H
A-720C 458 200

A-721C 458 400
A-723C 458 600
A-720F 458 200 22 x 1
A-721F 458 400 22 x 2
A-723F 458 600 22 x 3
A-730C 658 200
A-731C 658 400
A-733C 658 600
A-730F 658 200 34 x 1
A-731F 658 400 34 x 2
A-733F 658 600 34 x 3

pannelli standard incernierati

art. code Dimensions Modules x cutouts
  W(L) H
I-720C 458 200
I-721C 458 400
I-723C 458 600
I-720F 458 200 22 x 1
I-721F 458 400 22 x 2
I-723F 458 600 22 x 3
I-730C 658 200
I-731C 658 400
I-733C 658 600
I-730F 658 200 34 x 1
I-731F 658 400 34 x 2
I-733F 658 600 34 x 3

zoccolo

art. code Dimensions
W(L) H D(P)
80.50 560 50 200
80.70 760 50 200
80.501 560 50 250
80.701 760 50 250
