Queste casse sono prodotte in acciaio Fe 40, vengono lavorate su linee Salvagnini e saldate in continuo sugli spigoli in isola robottizzata. Un particolare inserto filettato montato sul fondo della cassa permette di fissare all'interno la piastra in lamiera sendzimir ed all'esterno eventuale aletta di fissaggio a muro. La piastra in lamiera 20/10 sendzimir è diritta sino alla misura di 600 mm di altezza, da questa misura in poi è rinforzata da quattro pieghi perimetrali. Le porte con altezza superiore a 600 mm. hanno due profili forati con passo 25 mm che oltre ad irrobustire la struttura permettono un facile ancoraggio per ogni tipo di applicazione. Robuste cerniere, non visibili dall'esterno, consentono un apertura pari a 100° (95 la seconda porta interna - sui modelli a doppia porta).
-

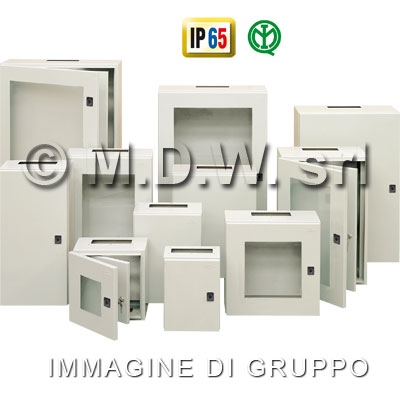

Casse per quadri elettrici con grado di protezione IP65
-
Costruzione in lamiera 12 - 15/10
-
Verniciatura con polveri epossipoliestere colore RAL 7035 bucciato
-
Guarnizione in bicomponente poliuretanica applicata in colata continua a mezzo robot
Di serie su tutte le casse serie 200:
-
serratura a doppia aletta 3 mm
-
piastra di fondo in lamiera zincata tipo "sendzimir", spessore 20/10, foro di drenaggio
-
perno di terra autopulente per assicurare una perfetta messa a terra anche sui componenti verniciati
-
piastrine di chiusura feritoie passaggio cavi in materiale autoestinguente
![]() |
![]() |
![]() |
![]() |
particolare piastra |
messa a terra |
piastrine di chiusura |
cerniera |
Solo sui modelli con doppia porta, porta esterna con oblò in vetro, spessore 4 mm sigillato a mezzo robot con materiale tixotropico monocomponente poliuretano, porta interna cieca con raggio di apertura 95°
![]() |
![]() |
![]() |
particolare |
particolare |
Optional: alette per fissaggio a muro codice articolo 76777 - 15
TAVOLA SINOTTICA (misure in mm)
ENCLOSURE / CASSETTA |
INNER PLATE / PIASTRA INTERNA |
INTERASSE PIASTRA |
|||||||
ART. CODE |
ART./B CODE/B |
W(L) |
H |
D(P) |
D.FREE (PU) |
BASE |
HEIGH (ALTEZZA) |
IL |
IH |
201 |
250 |
300 |
150 |
135 |
220 |
245 |
240 |
214 |
|
202 |
250 |
450 |
150 |
135 |
220 |
395 |
240 |
364 |
|
203 | 203/B |
300 |
300 |
200 |
185 |
270 |
245 |
240 |
214 |
204 |
300 |
400 |
150 |
135 |
270 |
345 |
240 |
314 |
|
205 | 205/B |
300 |
400 |
200 |
185 |
270 |
345 |
240 |
314 |
206 | 206/B |
300 |
400 |
250 |
235 |
270 |
345 |
240 |
314 |
207 | 207/B |
300 |
600 |
200 |
185 |
270 |
545 |
240 |
514 |
208 | 208/B |
350 |
450 |
180 |
165 |
320 |
395 |
290 |
364 |
209 |
450 |
350 |
200 |
185 |
420 |
295 |
390 |
264 |
|
210 | 210/B |
400 |
400 |
200 |
185 |
370 |
345 |
340 |
314 |
211 |
400 |
500 |
150 |
135 |
370 |
445 |
340 |
414 |
|
212 | 212/B |
400 |
500 |
200 |
185 |
370 |
445 |
340 |
414 |
213 | 213/B |
400 |
600 |
200 |
185 |
370 |
545 |
340 |
514 |
214 | 214/B |
400 |
600 |
250 |
235 |
370 |
545 |
340 |
514 |
215 | 215/B |
400 |
600 |
320 |
305 |
370 |
545 |
340 |
514 |
216 | 216/B |
500 |
750 |
250 |
235 |
470 |
695 |
440 |
664 |
217 | 217/B |
500 |
750 |
320 |
305 |
470 |
695 |
440 |
664 |
218 | 218/B |
550 |
850 |
250 |
235 |
520 |
795 |
490 |
764 |
219 |
600 |
400 |
220 |
205 |
570 |
345 |
540 |
314 |
|
220 | 220/B |
600 |
600 |
250 |
235 |
570 |
545 |
540 |
514 |
*221 | 221/B |
600 |
1000 |
250 |
235 |
570 |
945 |
540 |
914 |
*222 | 222/B |
600 |
1000 |
320 |
305 |
570 |
945 |
540 |
914 |
*223 | 223/B |
600 |
1200 |
250 |
235 |
570 |
1145 |
540 |
1114 |
*224 | 224/B |
600 |
1200 |
320 |
305 |
570 |
1145 |
540 |
1114 |
*225 |
800 |
1000 |
250 |
235 |
770 |
945 |
740 |
914 |
|
*226 |
800 |
1000 |
320 |
305 |
770 |
945 |
740 |
914 |
|
*227 |
800 |
1200 |
250 |
235 |
770 |
1145 |
740 |
1114 |
|
*228 |
800 |
1200 |
320 |
305 |
770 |
1145 |
740 |
1114 |
|
250 |
400 |
600 |
400 |
385 |
370 |
545 |
340 |
514 |
|
251 |
600 |
600 |
400 |
385 |
570 |
545 |
540 |
514 |
|
252 |
600 |
800 |
400 |
385 |
570 |
745 |
540 |
714 |
|
*253 |
600 |
1000 |
400 |
385 |
570 |
945 |
540 |
914 |
|
*254 |
600 |
1200 |
400 |
385 |
570 |
1145 |
540 |
1114 |
|
*255 |
800 |
1000 |
400 |
385 |
770 |
945 |
740 |
914 |
|
*256 |
800 |
1200 |
400 |
385 |
770 |
1145 |
740 |
1114 |
Art./B quadri con porta a vetro esterna e porta interna cieca
Vetro temprato da H=1000
* n° 2 serrature
Feritoie passa cavi solo sotto
Misure feritoie:
art. 201-2-3-4-5-6-7 con feritoia passacavi di 90x200 e piastrina (art. 21P di 120x230)
art. 220-21-22-23-24-51-52-53-54 con 2 feritoie passacavi di 90x200 e 2 piastrine (art. 21P di 120x230)
art. 208-9-10-11-12-13-14-15-16-17-18-19-50 con feritoia passacavi di 90x300 e piastrina (art. 21G di 120x330)
art. 225-26-27-28-55-56 con 2 feritoie passacavi di 90x300 e 2 piastrine (art. 21G di 120x330)
* n° 2 feritoie passacavi
