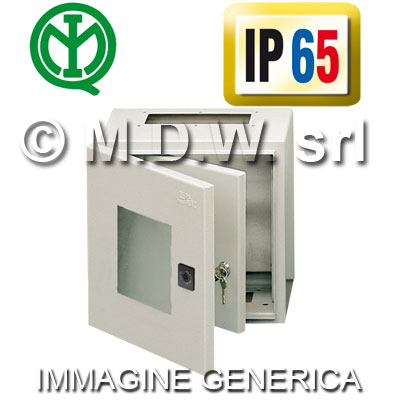

Cassetta porta int. con porta oblò 600lx1200hx320

scheda tecnica:

La nuova linea di casse serie 200 è costruita impiegando i più moderni sistemi produttivi. Ogni fase produttiva è eseguita da macchine automatiche a controllo numerico che consentono la massima precisione ed affidabilità del prodotto. Le casse sono prodotte in acciaio Fe 40, vengono lavorate su linee Salvagnini e saldate in continuo sugli spigoli in isola robottizzata. Un particolare inserto filettato montato sul fondo della cassa permette di fissare all'interno la piastra in lamiera sendzimir ed all'esterno eventuale aletta di fissaggio a muro. La piastra in lamiera 20/10 sendzimir è diritta sino alla misura di 600 mm di altezza, da questa misura in poi è rinforzata da quattro pieghi perimetrali. Le porte con altezza superiore a 600 mm. hanno due profili forati con passo 25 mm che oltre ad irrobustire la struttura permettono un facile ancoraggio per ogni tipo di applicazione. Robuste cerniere, non visibili dall'esterno, consentono un apertura pari a 100° (95 la seconda porta interna - sui modelli a doppia porta).

Casse per quadri elettrici con grado di protezione IP65
Costruzione in lamiera 12 - 15/10
Verniciatura con polveri epossipoliestere colore RAL 7032 bucciato
Guarnizione in bicomponente poliuretanica applicata in colata continua a mezzo robot

Di serie su tutte le casse serie 200:

serratura a doppia aletta 3 mm
piastra di fondo in lamiera zincata tipo "sendzimir", spessore 20/10, foro di drenaggio
perno di terra autopulente per assicurare una perfetta messa a terra anche sui componenti verniciati
piastrine di chiusura feritoie passaggio cavi in materiale autoestinguente

schema quadro	particolare piastra	messa a terra	piastrine di chiusura	cerniera



Solo sui modelli con doppia porta, porta interna con oblò in vetro, spessore 4 mm sigillato a mezzo robot con materiale tixotropico monocomponente poliuretano, porta interna cieca con raggio di apertura95°

quadri a doppia porta	particolare vetro	particolare doppie porte	aletta fissaggio a muro



Optional: alette per fissaggio a muro codice articolo 76777 - 15
