Subrack

Subrack porta moduli per installazione in rack 19" di schede elettriche e moduli subunits

Il sistema rack 19" si basa su più livelli descritti dalla normativa IEC 60297.  Esso si può riassumere nei seguenti 3 livelli:


> armadio, telaio o contenitore rack 19"
> subrack porta moduli
> subunit e schede eurocard

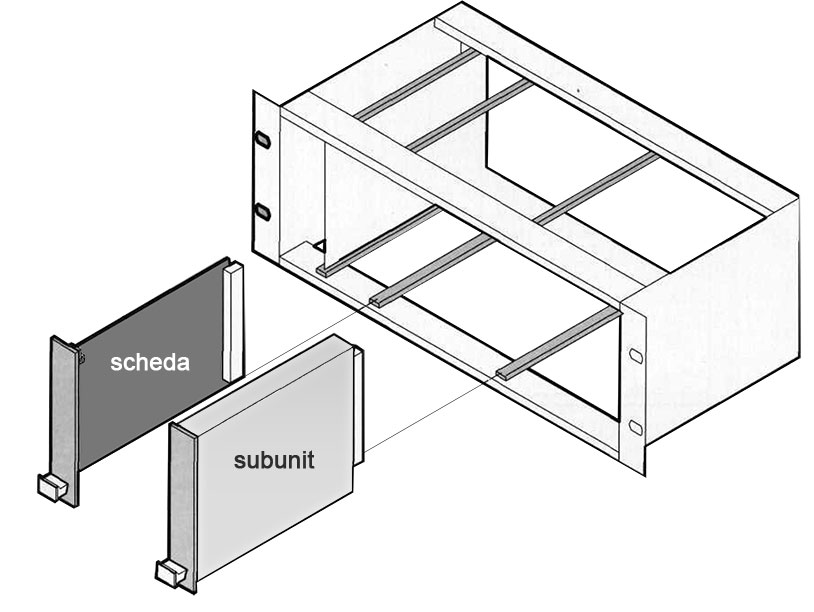

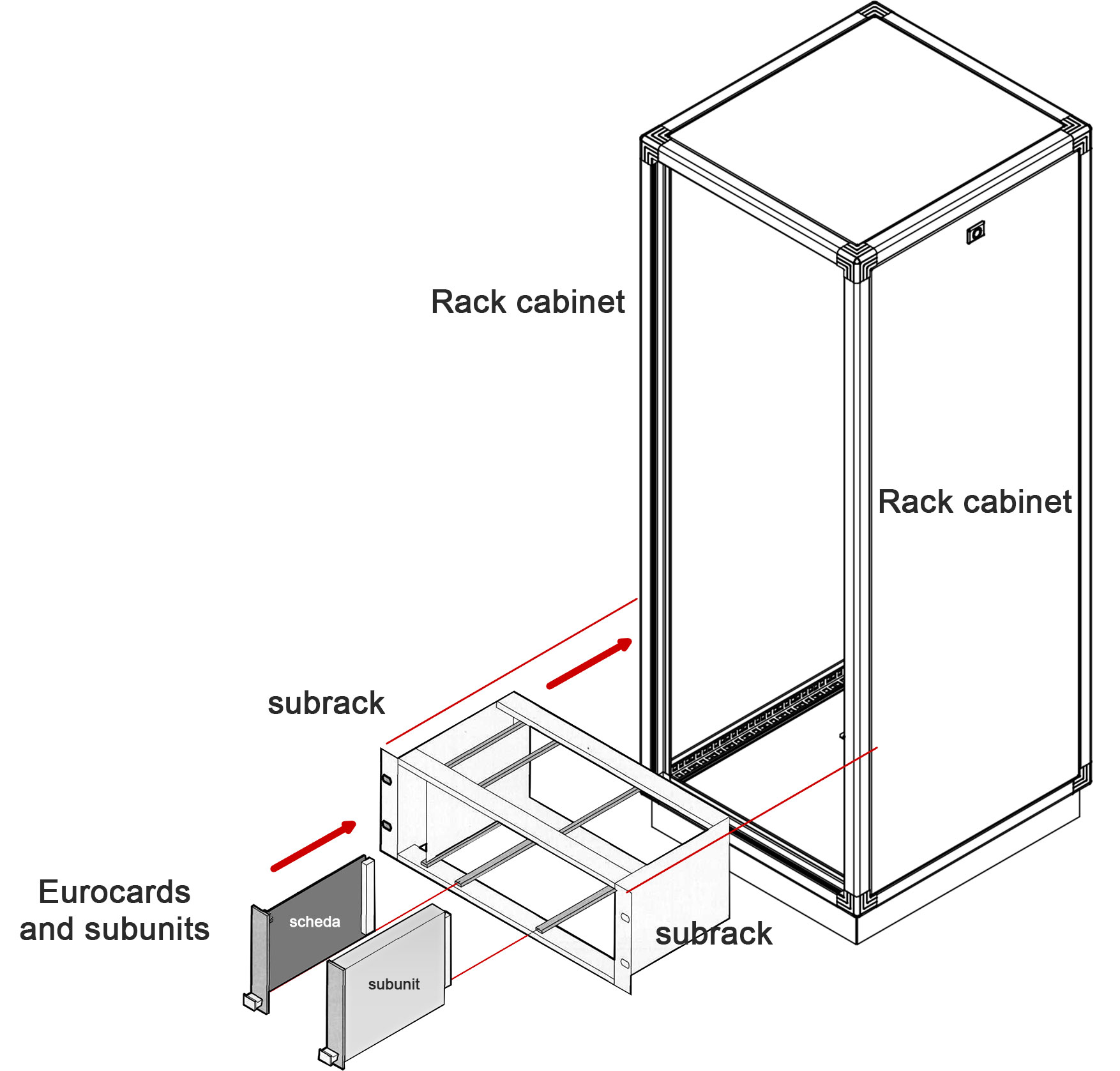

sistema scheda eurocard, subunit, subrack, armadio rack 19"

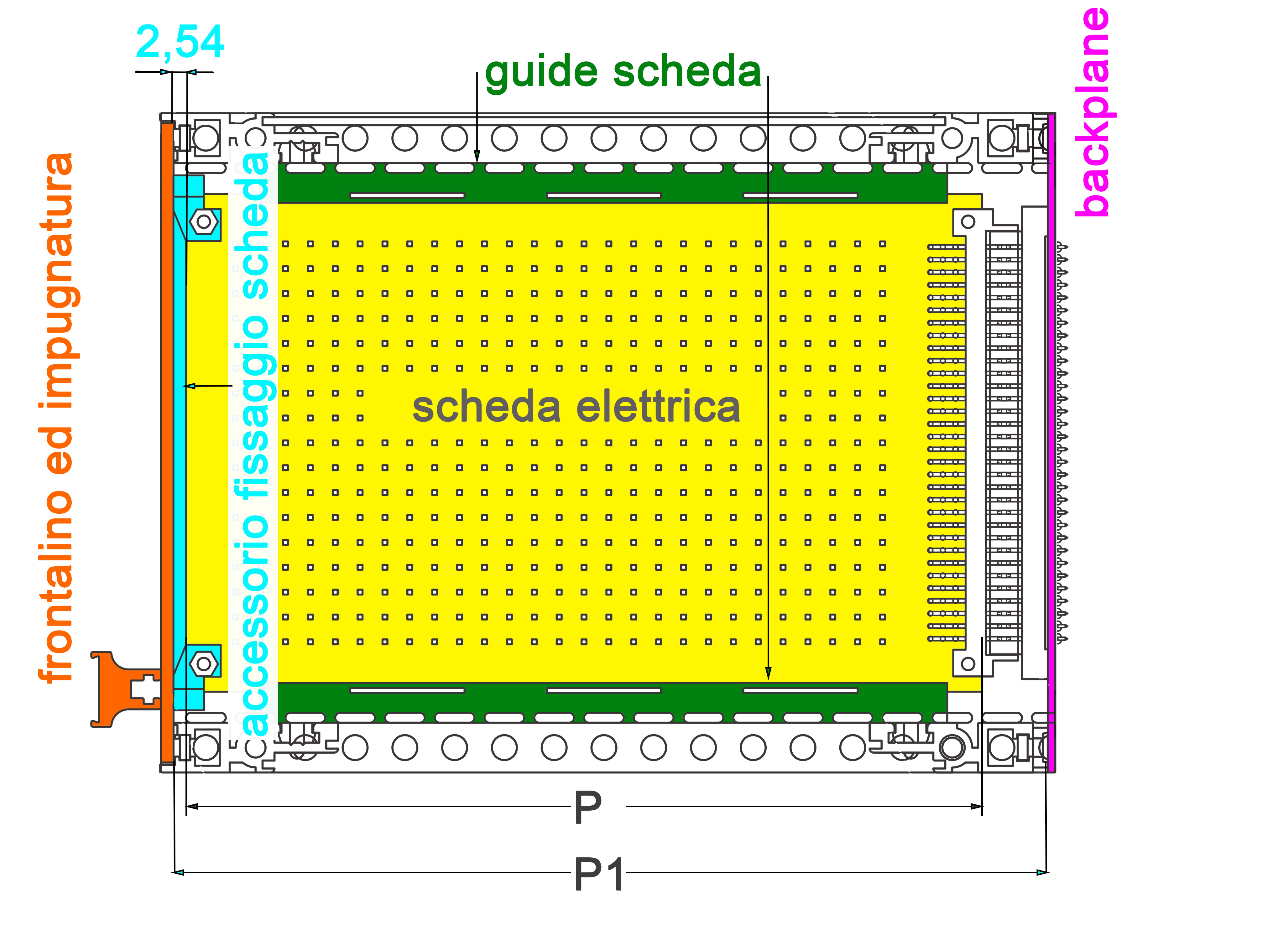

I circuiti stampati PCB

dimensioni schede eurocards

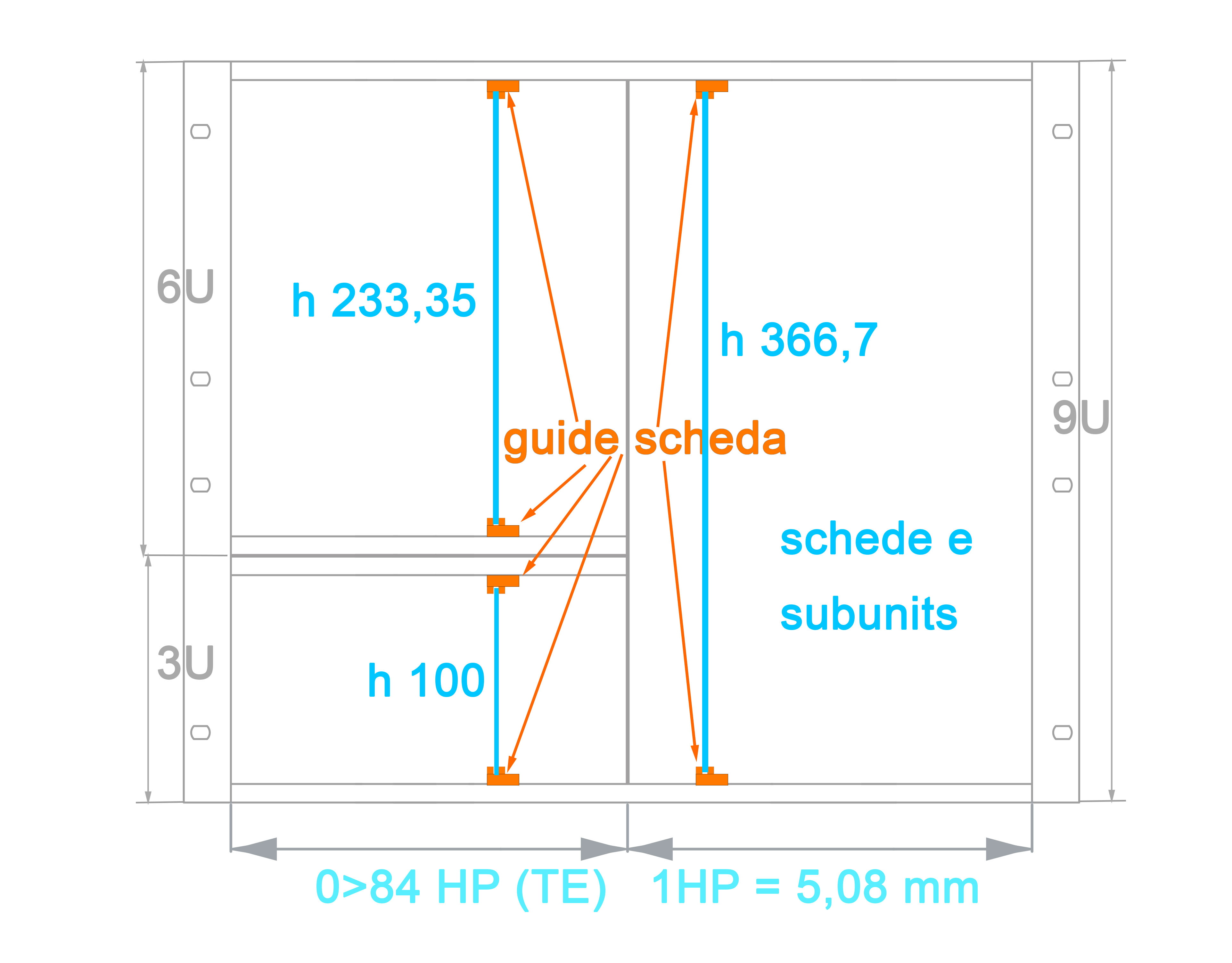

Subracks e subunits sono progettati per contenere schede nei formati Eurocard, misure PCB
altezza / height subrack
(U)
altezza / height PCB (mm)
h - 0,3 mm
profondità / depth PCB (mm)
t - 0,3 mm
 160  220  280
 3  100  x  x
 6  233,35  x  x
 9  366,70  x  x
"x" -  dimensioni più diffuse,  (chiedere per altre misure).

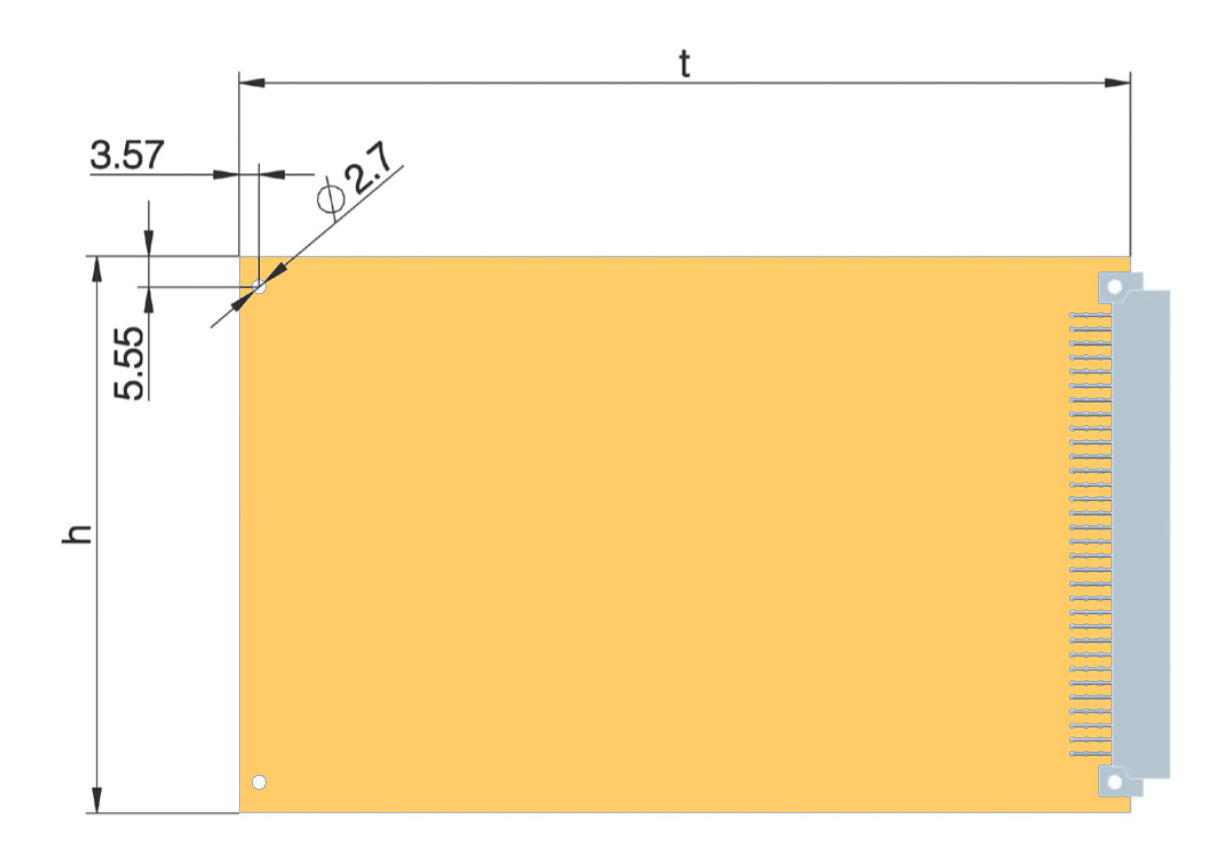

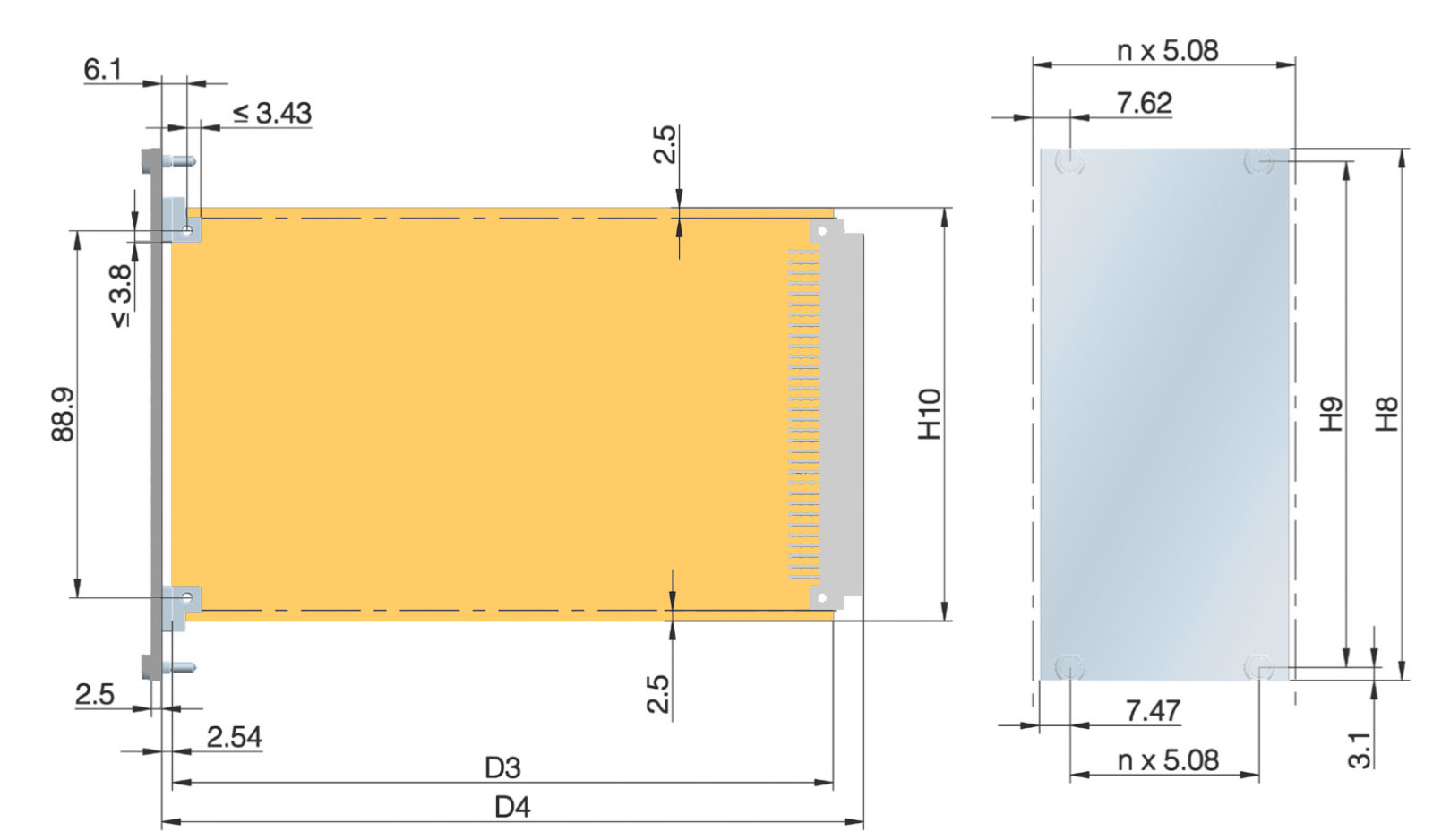

Le dimensioni dei PCB Eurocard sono stabilite dalla normativa IEC 60297-3-101. Si parte da un'altezza base di 100 mm e una profondità di 160 mm, l'altezza può crescere per multipli di un'unità di altezza (1 U = 44,45 mm) e la profondità per multipli di 60 mm. I PCB hanno generalmente uno spessore di 1,6 mm o 2 mm. I fori di fissaggio per frontalino e connettore sono quelli descritti nel seguente disegno
sceda eurocard ed accessori
Altezza frontalino / Height panel
H
Altezza / Height  subrack (U)    3U 6U  9U
H8 +/- 0,15 128,55   261,9  395,25
H9 +/- 0,2 122,5   255,85  389,2
H10 +/- 0,3 100   233,35  366,7


Profondità sistema scheda-frontalino (subunit) / Depth pcb-front panel (subunit)
D
Profondità / Depth  subunit
D3 - 0,3 160 220
D4 +/- 0,4 169,93 229,93

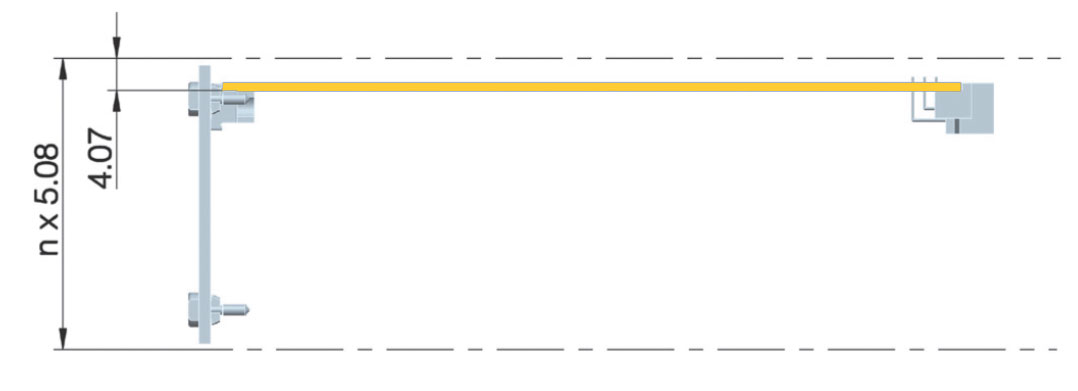

scheda PCB Eurocard con frontalino e connettore

backplane

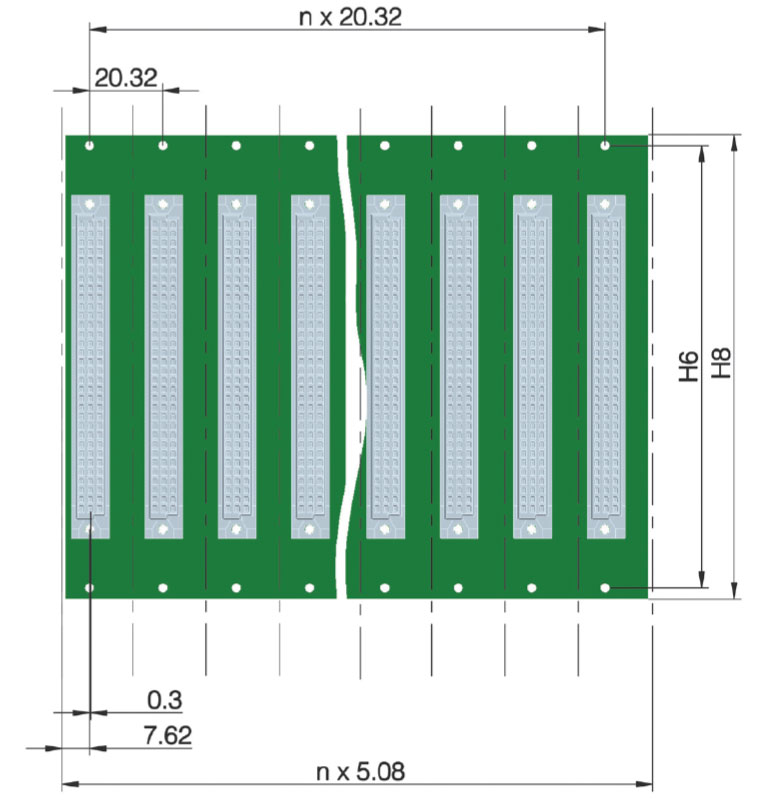

Backplane with plug connector as per DIN 41612/IEC 60603-2 and IEC 61076-4-113
Backplane con connettore a spina secondo DIN 41612/IEC 60603-2 e IEC 61076-4-113

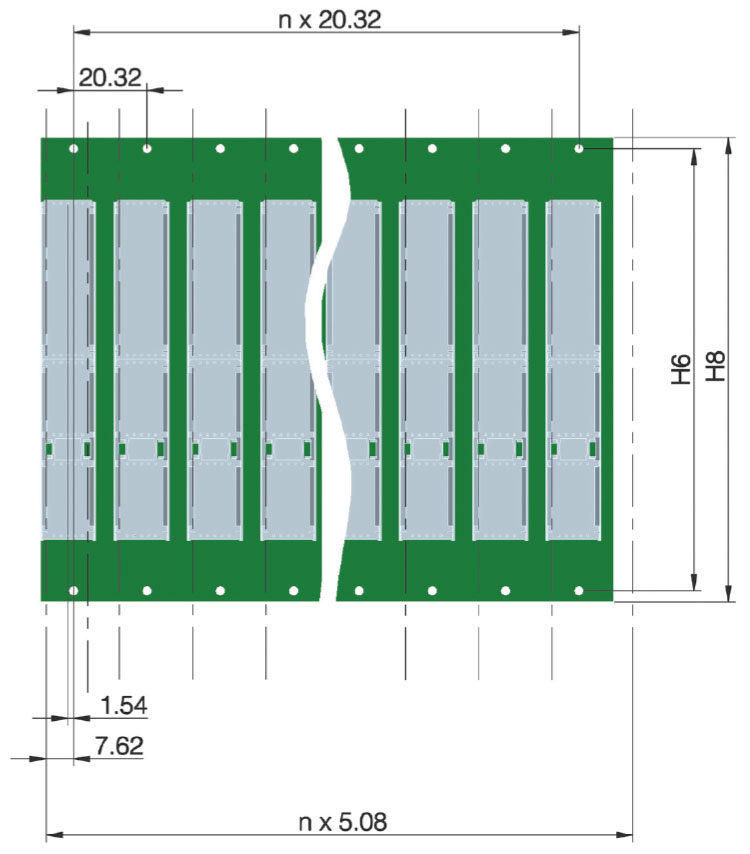

Backplane with plug connector as per IEC 61076-4-101
Backplane con connettore a spina secondo IEC 61076-4-101

Lo standard IEC 60297-3-104 descrive le dimensioni dei backplane, nella tabella di seguito le altezze più comuni
altezza / height (U) 3U 6U 9U
H6 +/- 0,2 122,50 255,85 389,20
H8 +/- 0,15 128,55 261,90 395,25

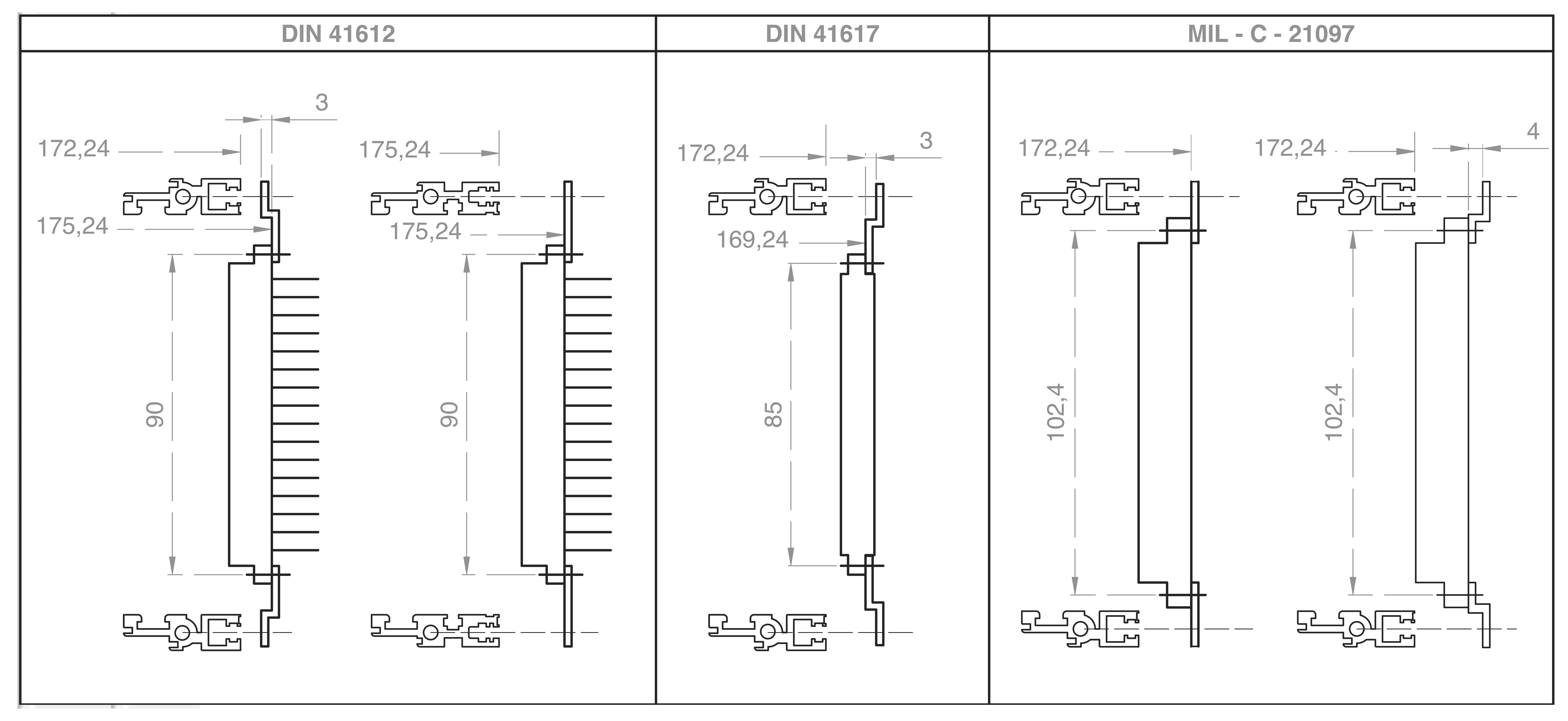

Sono possibili diverse combinazioni di profili posteriori e barre a "Z"  per l'utilizzo diretto di connettori DIN 41612, DIN 41617 e MIL-C-21097.
Tutti i nostri subracks rispettano le norme IEC 60297, DIN 41494 e si caratterizzano per solidità e precisione costruttiva, trattamento anticorrosione Surtec 650 di profili e pareti laterali, robustezza, modularità e rispondenza a diversi livelli di schermatura EMC. Diverse famiglie di subrack per diverse specifiche esigenze:

Serie Silver: economica e versatile con profili di sostegno ad un solo foro filettato M5, l'allineamento e messa in squadra in fase di montaggio sono realizzati mediante apposite bugnature presenti nelle pareti del subrack.

Serie Gold: robusta, precisa e completa di tutto il necessario per un efficace schermatura EMC, i profili di sostegno sono dotati di due fori filettati M4 che garantiscono contemporaneamente un perfetto allineamento e messa in squadra del subrack oltre ad un elevata resistenza a vibrazioni e sollecitazioni meccaniche. Questa famiglia di prodotti è dedicata e largamente usata nei settori ferroviario, militare, aerospaziale, navale. barre a "Z" per connettori DIN 41612, 41617 e MIL-C-21097
