Maniglie per subracks, cassetti, contenitori rack e da scrivania in alluminio - acciaio - plastica

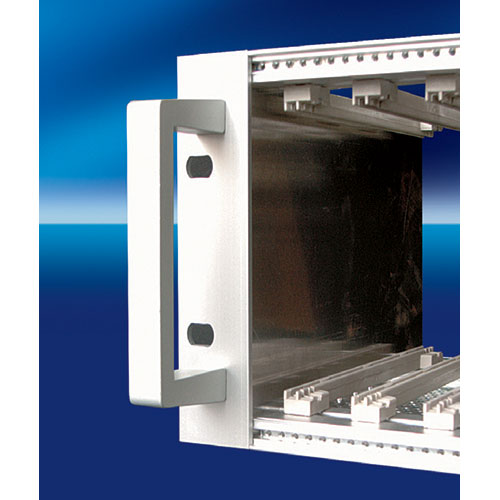

Maniglia a ponte monoblocco in alluminio anodizzato naturale

maniglie a ponte, monoblocco in alluminio, sezione rettangolare

  • Realizzate in alluminio monoblocco pieno, anodizzato naturale pallinato, levigato
  • sezione alluminio 12 x 8 mm nella parte centrale
  • sezione alluminio 12 x 12 mm nel punti di attacco
  • altezza maniglia 40 mm
  • larghezza ed interasse fori di fissaggio secondo tabella riportata sotto
  • disponibili con filetto di fissaggio M4 o M5

a richiesta altre misure o colori o trattamenti galvanici specifici



unità rack U interasse fori mm larghezza mm altezza mm filetto M4 filetto M5
2 44,5 57,5 40   RACK.M 2U-M5
3 88 102 40 RACK.M 3U-M4 RACK.M 3U-M5
4 133,4 146,4 40 RACK.M 4U-M4 RACK.M 4U-M5
6 235 249 40 RACK.M 6U-M4

fate clic sul codice di interesse in tabella per accedere alla relativa scheda tecnica con indicazione del prezzo

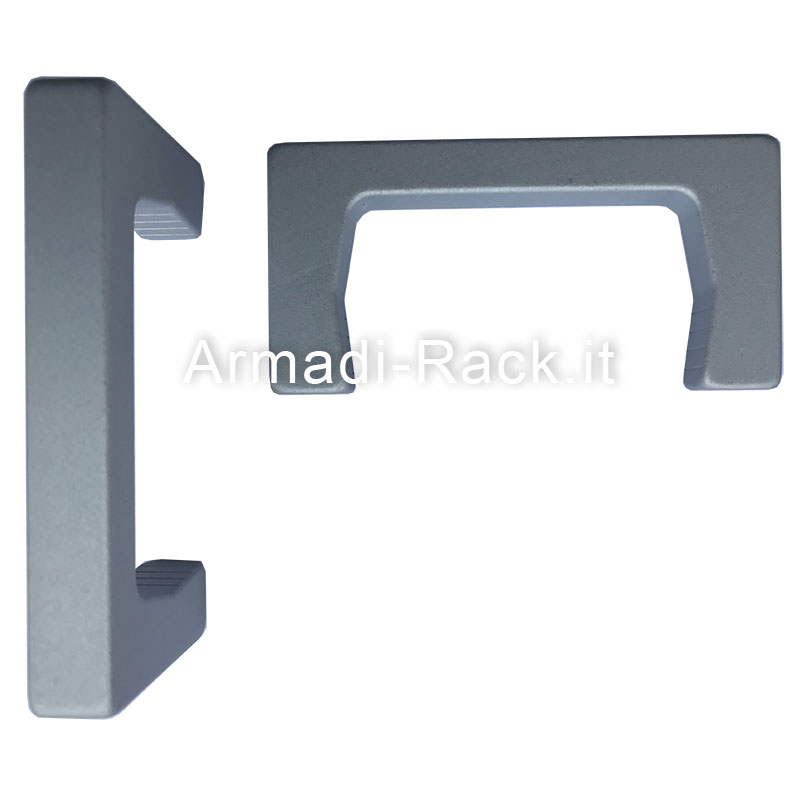

Kit 2 maniglie monoblocco in alluminio anodizzato naturale

kit maniglie a ponte monoblocco in alluminio anodizzato h40 filetto m5

  • realizzate in alluminio monoblocco pieno, anodizzato naturale pallinato, levigato
  • sezione alluminio 11x9mm nella parte centrale
  • altezza maniglia 40 mm
  • larghezza ed interasse fori di fissaggio secondo tabella riportata sotto
  • disponibili con filetto di fissaggio M5

a richiesta altre misure o colori o trattamenti galvanici specifici

unità rack U interasse fori mm larghezza mm altezza mm codice
 1 30 40 40  040NB100
 2 49 63,1 40  010NB200
 2x 66,2 80,5 40  040NB200
 3 88,9 103 40  010NB300
 4 133,4 147,5 40  010NB400
 5 178 192 40  010NB500

fate clic sul codice di interesse in tabella per accedere alla relativa scheda tecnica con indicazione del prezzo

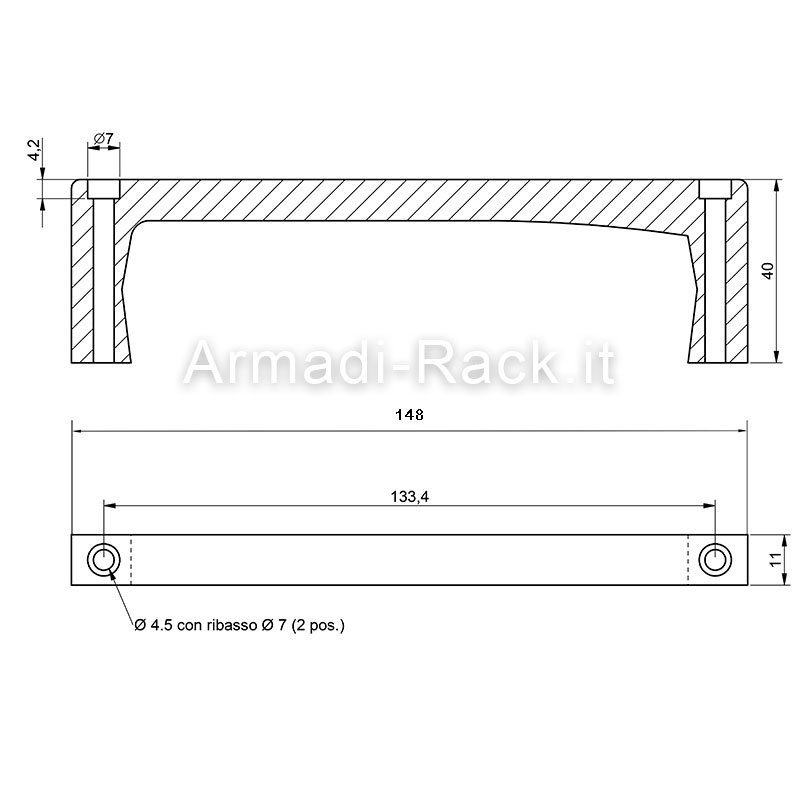

Kit 2 maniglie monoblocco in alluminio anodizzato naturale con fori passanti per viti M4

maniglie a ponte monoblocco in alluminio anodizzato h40 fori passanti

Realizzate in alluminio monoblocco pieno, anodizzato naturale pallinato, levigato.
sezione alluminio 11x9mm nella parte centrale,
altezza maniglia 40 mm,
larghezza ed interasse fori di fissaggio secondo tabella riportata sotto,
disponibili viti passanti testa con esago ad incasso filetto M4x50mm

a richiesta altre misure o colori o trattamenti galvanici specifici

unità rack U interasse fori mm larghezza mm altezza mm codice
2 49 63,1 40  020NB200
3 88,9 103 40  020NB300
4 133,4 147,5 40  020NB400
5 178 192 40  020NB500

fate clic sul codice di interesse in tabella per accedere alla relativa scheda tecnica con indicazione del prezzo

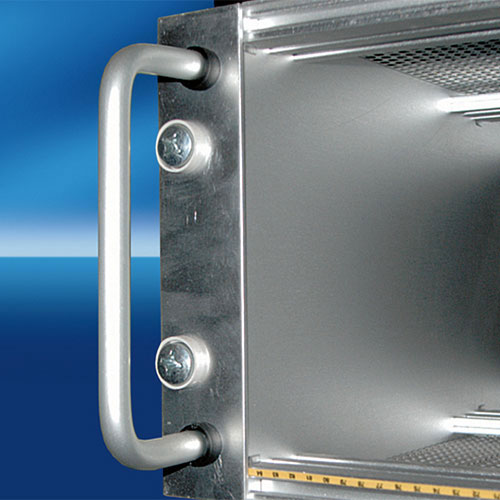

Maniglie monoblocco tonde in alluminio anodizzato naturale

impugnatura, maniglia tonda monoblocco in alluminio anodizzato Realizzate in alluminio monoblocco, anodizzato naturale, perfettamente levigato.
sezione alluminio tondo diametro 8mm,
altezza maniglia 40 mm (70mm per il codice RACK.M3U70),
larghezza ed interasse fori di fissaggio secondo tabella riportata sotto,
disponibili con filetto di fissaggio M4

a richiesta altre misure o colori o trattamenti galvanici specifici

unità rack U interasse fori mm larghezza mm altezza mm codice
2 66 74 40 RACK.M 2U-T
3 88 96 40 RACK.M 3U-T
3 88 96 70 RACK.M3U70
3 100 108 40 RACK.M3UT24
4 157 165 40 RACK.M 4U-T

fate clic sul codice di interesse in tabella per accedere alla relativa scheda tecnica con indicazione del prezzo




Kit maniglie monoblocco tonde in acciaio verniciato nero o cromate

maniglia a ponte tubolare in acciaio verniciato o cromato Realizzate in acciaio verniciato nero RAL 9005 o Cromato
diametro 8 mm,
altezza maniglia 44 mm,
larghezza ed interasse fori di fissaggio secondo tabella riportata sotto,
disponibili con filetto di fissaggio M4 x 14,
kit di 2 maniglie, 4 rondelle dello stesso colore, 4 viti di fissaggio M4 x 14 mm

a richiesta altre misure o colori specifici

unità rack U interasse fori mm larghezza mm altezza mm nere cromate
2 57 65 44  MA2U-T  MA2UCRX-T
3 91 99 44  MA3U-T  MA3UCRX-T
4 125 133 44  MA4U-T

fate clic sul codice di interesse in tabella per accedere alla relativa scheda tecnica con indicazione del prezzo

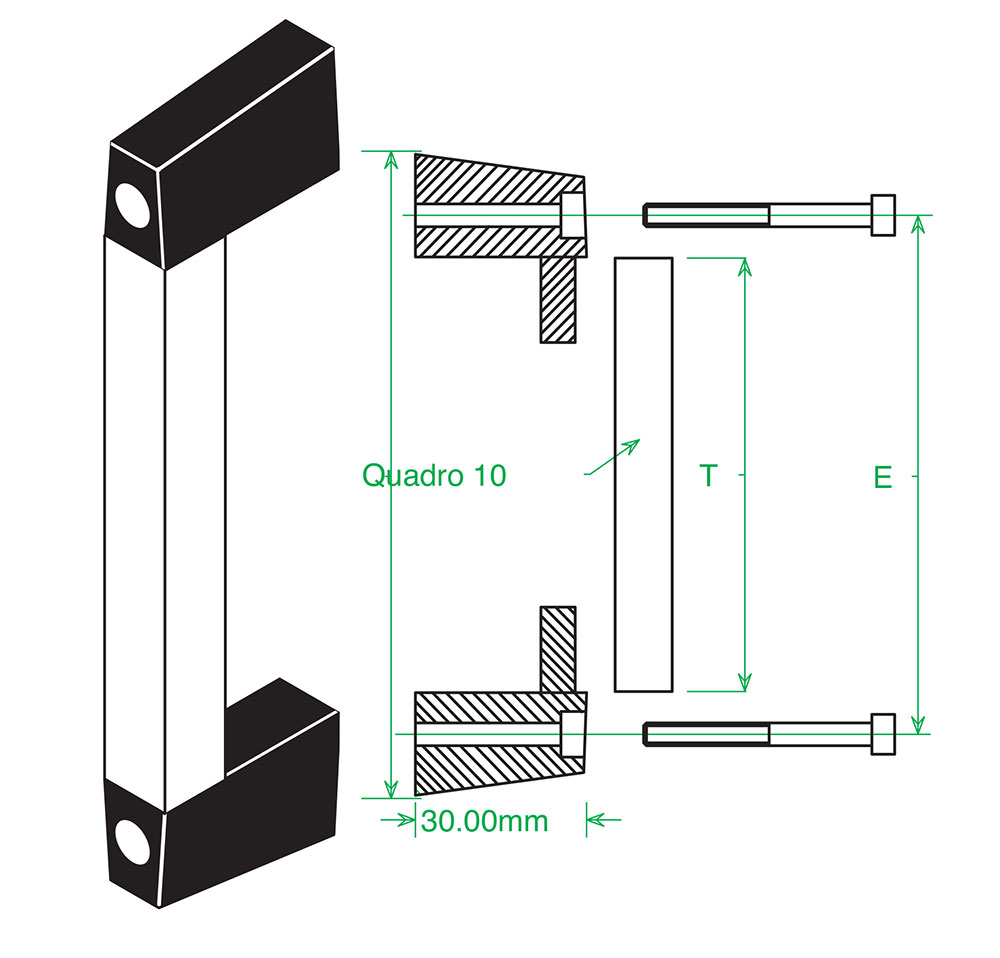

Maniglie composte in plastica ed alluminio anodizzato naturale

maniglia composta in alluminio tubolare anodizzato e plastica

Maniglia composta di 2 spalle in plastica e tubo centrale in alluminio anodizzato naturale.
sezione centrale in alluminio quadro 10x10 mm
altezza maniglia 30 mm,
larghezza ed interasse fori di fissaggio secondo tabella riportata sotto,
viti di fissaggio passanti con filetto M4

a richiesta altre misure o colori o trattamenti galvanici specifici

unità rack U interasse fori mm larghezza mm lunghezza T altezza mm codice
1  23,6  45 10 30 2000-MP 1-UF
2  40,8  62,2 25,8 30 2000-MP 2-UF
3  88  109,4 73 30 2000-MP 3-UF
4  133,4  154,4 118,4 30 2000-MP 4-UF
5  180  201,4 165 30 2000-MP 5-UF
6  235  256,4 220 30 2000-MP 6-UF
9  357,6 379  342 30 2000-MP 9-UF

fate clic sul codice di interesse in tabella per accedere alla relativa scheda tecnica con indicazione del prezzo

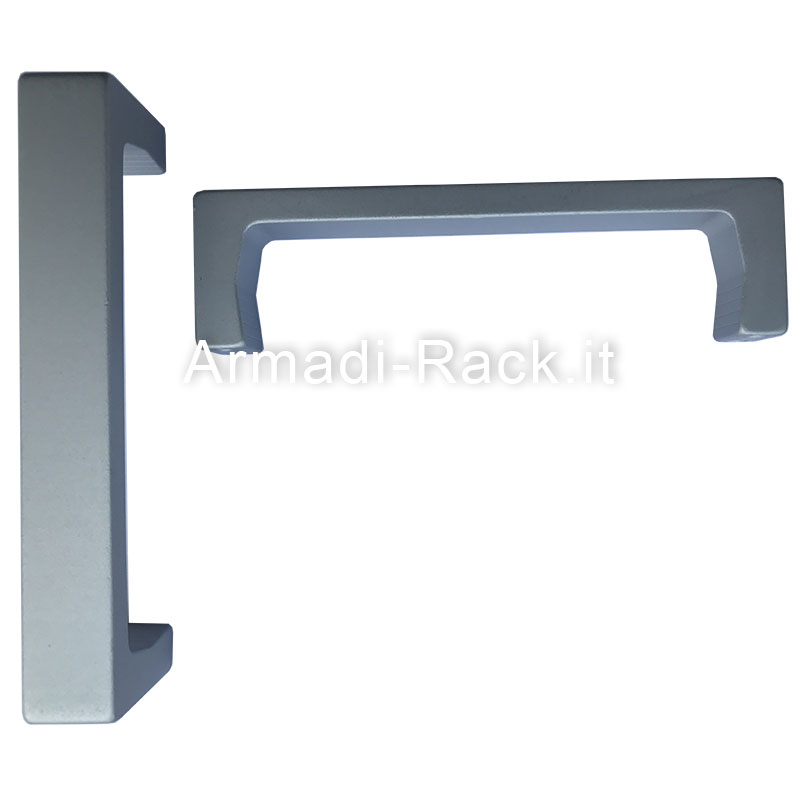

Kit 2 maniglie monoblocco doppia sezione (4 fori di fissaggio) in alluminio anodizzato naturale

maniglia a ponte doppia sezione monoblocco in alluminio anodizzato naturale maniglia particolarmente grande e robusta per cassetti e subrack di grandi dimensioni o contenitori per strumentazione e materiali pesanti, realizzate in alluminio monoblocco pieno, anodizzato naturale pallinato, levigato.
sezione alluminio 21x9 mm nella parte centrale,
altezza maniglia 40 mm,
larghezza ed interasse fori di fissaggio secondo tabella riportata sotto,
disponibili con filetto di fissaggio M5 x 4

a richiesta altre misure o colori o trattamenti galvanici specifici

unità rack U interasse fori mm larghezza mm altezza mm codice
 4 133,4 147,5 40  030NB400
 5 178 192 40  030NB500

fate clic sul codice di interesse in tabella per accedere alla relativa scheda tecnica con indicazione del prezzo
