Piani di appoggio e vassoi a sbalzo, mensole rack, ripiani estraibili su binari telescopici

Le mensole ed i ripiani rack si caratterizzano per:

* dimensioni
Le dimensioni dei ripiani si diversificano principalmente per la profondità e numero di unità occupate dalle staffe di fissaggio al rack. I ripiani devono stare all'interno del sistema 19", ovvero all'interno di uno spazio di 450 mm, per cui la loro larghezza è mediamente compresa tra i 40 ed i 43 cm, mentre a seconda delle dimensioni delle alette di fissaggio possono occupare una o più unità rack.

* unità rack occupate

Solitamente i ripiani a 4 punti di fissaggio occupano una sola unità rack, quelli a sbalzo dovendo scaricare tutto il peso su 2 soli montanti hanno generalmente alette di fissaggio alte 2 o più unità rack.

* punti di fissaggio

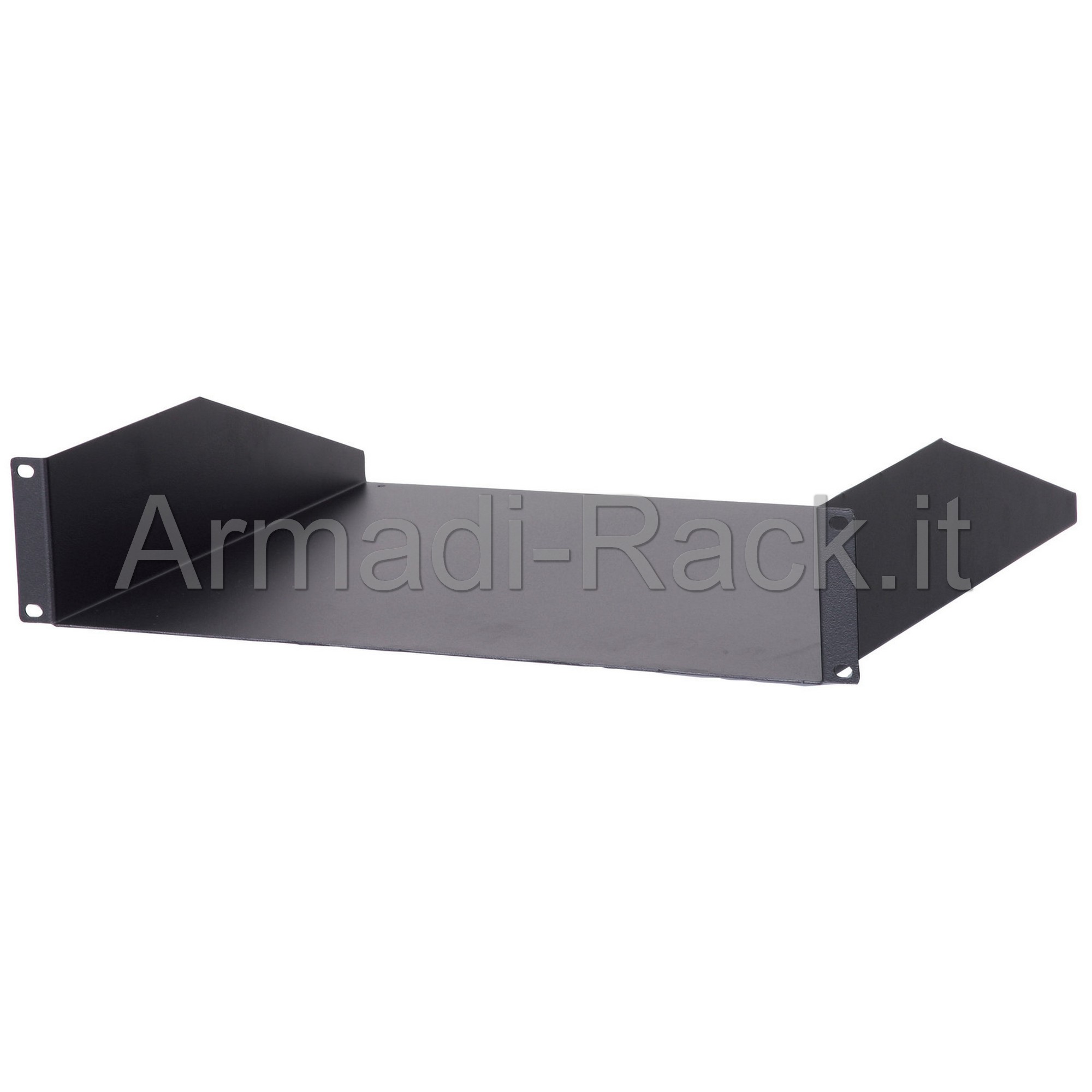

2 soli punti di fissaggio per i ripiani detti "a sbalzo", spesso poco profondi ed ideali per sorreggere apparati poco pesanti (generalmente entro i 20 kg)
4 punti di fissaggio per le mensole ed i ripiani più profondi e capienti, con capacità di carico anche di 100 kg.
Ovviamente un piano di appoggio che scarica il peso sui 4 montanti rack dell'armadio attraverso le alette di fissaggio poste ai sui 4 vertici avrà una resistenza ed una capacità di carico superiore a qualunque ripiano a sbalzo. Questi ultimi invece, per come sono costruiti, con 2 sole alette di fissaggio al rack, posizionate alle estremità di un lato del ripiano, rischiano di flettere se eccessivamente caricati e/o se di dimensioni estremamente ampie.

* fissi o mobili

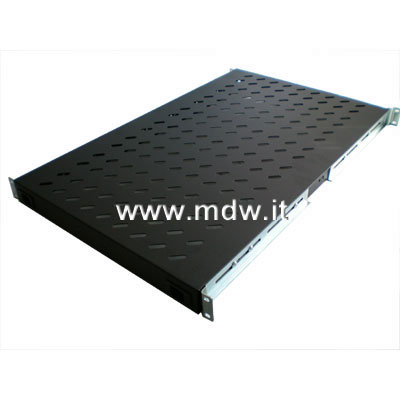

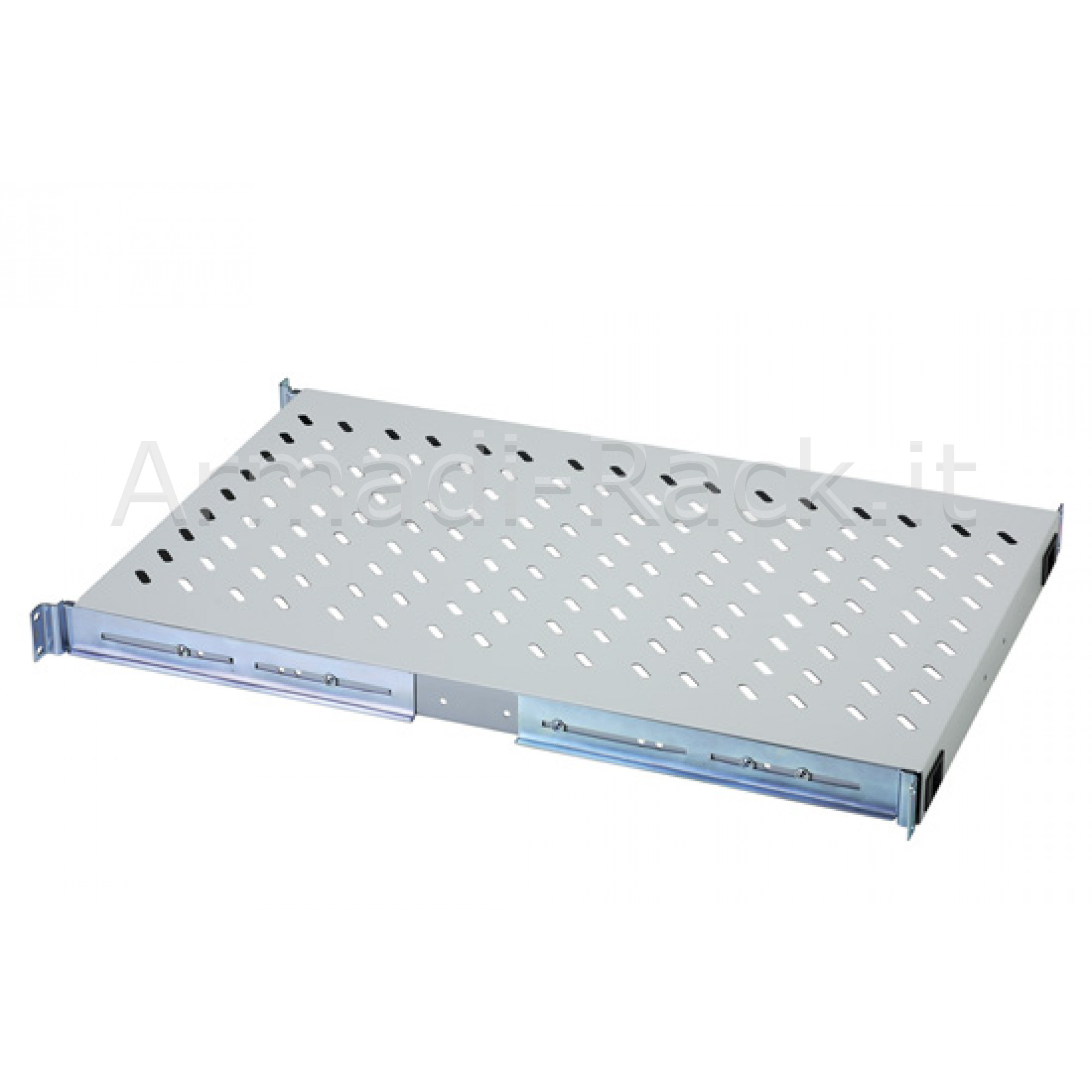

I ripiani possono essere fissi o estraibili su binari telescopici (mensole mobili), nel secondo caso il piano di appoggio è solitamente un pò più stretto perché ai suoi lati sono posizionate delle slitte telescopiche di due o più elementi che ne consentono l'estrazione. In alcuni casi a tali soluzioni viene associato un sistema di "accompagnamento e guida dei cavi" che, posizionato dietro al ripiano, evita lo schiacciamento della cavetteria degli apparati posti sul piano, quando si fa rientrare il ripiano nella sua sede originale dopo che lo si è estratto per effettuare una qualche operazione.

* materiale
generalmente acciaio verniciato o zincato, oppure alluminio.

* tipologia del piano di appoggio, cieco o forato
i ripiani possono essere ciechi, forati o dotati di varie aperture per consentire il passaggio dell'aria e di eventuali cavi.

* colore
I piani di appoggio e le mensole rack sono generalmente di colore coerente con gli armadi perciò principalmente di colore RAL 7035 grigio ghiaccio o RAL 9005 nero. Altri colori sono oviamente possibili per piccoli lotti di produzione.


Tabella sinottica mensole e ripiani rack

Attenzione: per avere la certezza di compatibilità, la profondità del ripiano deve sempre essere inferiore a quella dell'armadio, di mediamente 20/30 cm.

cliccate i codici in tabella per entrare nella scheda tecnica dettagliata

tipologia

punti di ancoraggio

profondità (mm)

materiale / colore

unità

produttore

codice

foto

FISSO

2

240 mm

Ferro zincato

1U

MDW

mensola rack 19"

FISSO

2

250 mm

Ferro verniciato / RAL 7035

1U

Digitus

ripiano a sbalzo, vassoio 1u profondo 250 mm grigio

FISSO

2

250 mm

Ferro verniciato / RAL 9005

1U

Digitus

ripiano a sbalzo, vassoio 1u profondo 250 mm nero

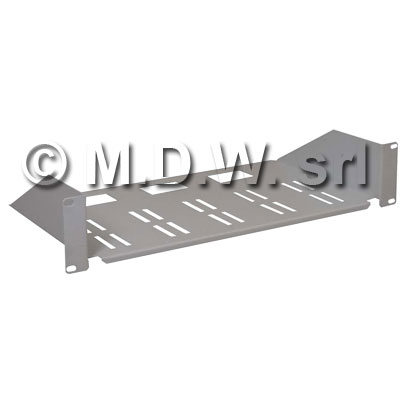

FISSO

2

350 mm

Ferro verniciato /RAL 7035

2U

MDW

ripiano a sbalzo 350 mm ral 7035

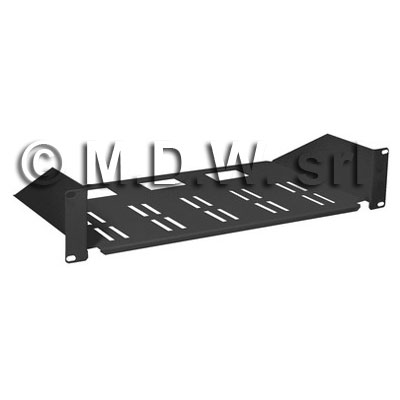

FISSO

2

350 mm

Ferro Vernicato / RAL 9005

2U

MDW

ripiano a sbalzo 350 mm ral 9005

FISSO

2

450 mm

Ferro vernicito / RAL 7035

2U

MDW

ripiano a sbalzo 450 mm, vassoio grigio chiaro bucciato

FISSO

2

450 mm

Ferro verniciato / RAL 9005

2U

MDW

ripiano a sbalzo 450 mm, vassoio nero bucciato

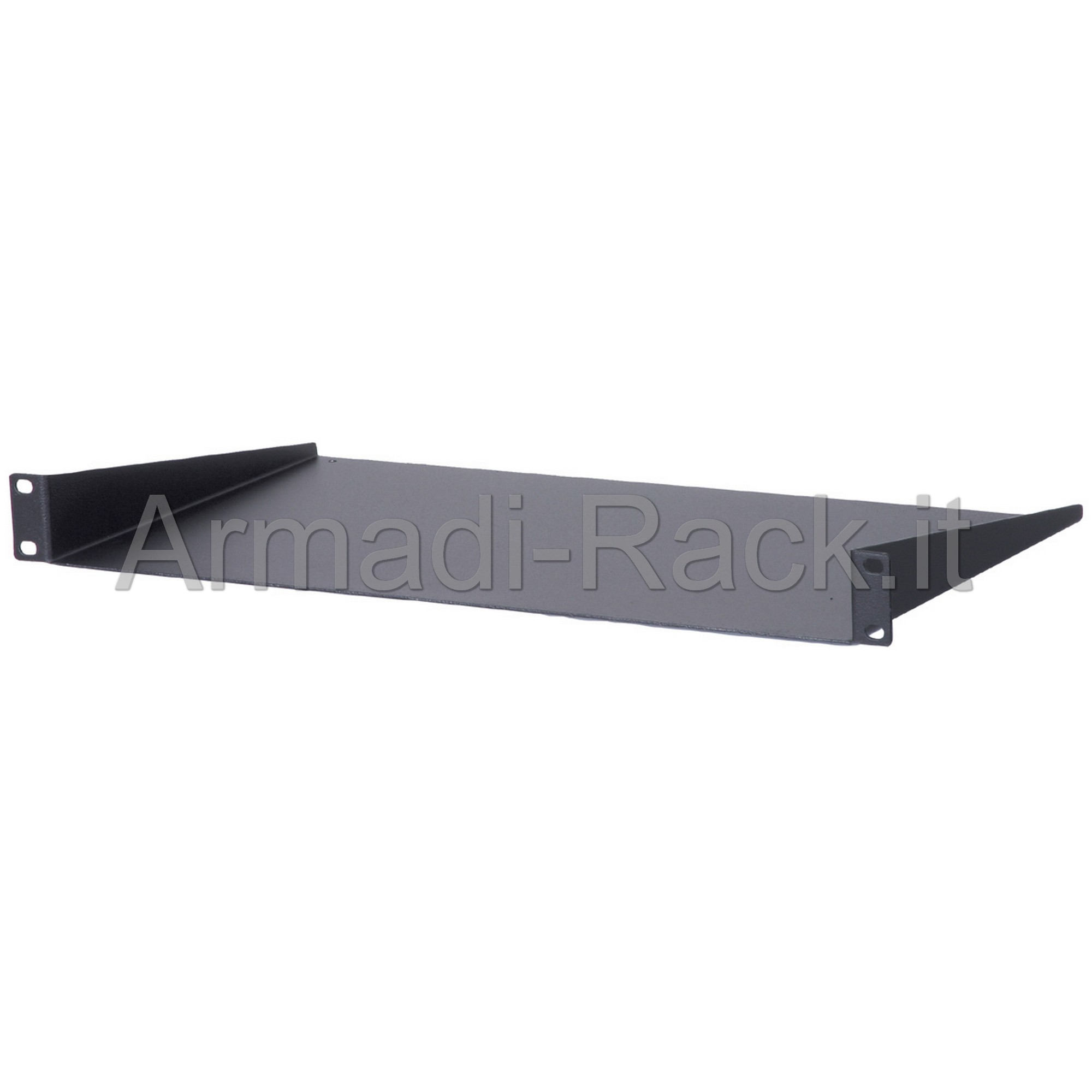

FISSO

2

255 mm

Ferro verniciato RAL 9005

1U

Made in Italy

mensola ripiano a sbalzo

FISSO

2

375 mm

Ferro verniciato RAL 9005

2U

Made in Italy

mensola ripiano a sbalzo

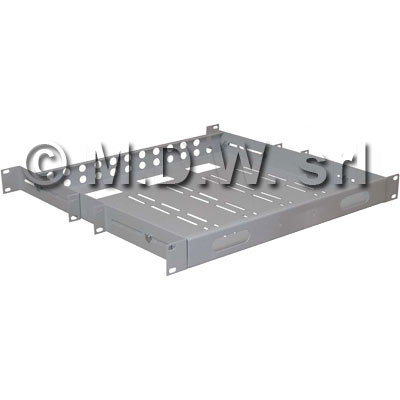

FISSO

4

400 mm

RAL 7035

1U

MDW

piano di appoggio 1U

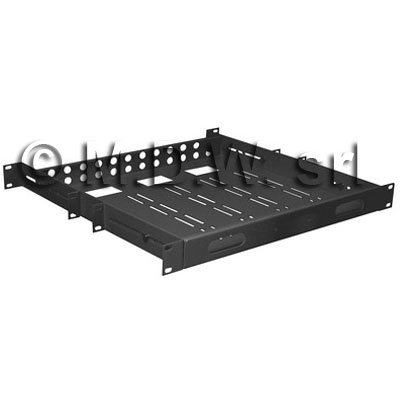

FISSO

4

400 mm

RAL 9005

1U

MDW

piano di appoggio 1U

FISSO

4

600 mm

RAL 7035

1U

MDW

piano di appoggio 1U

FISSO

4

600 mm

RAL 9005

1U

MDW

piano di appoggio 1U

FISSO

4

720 mm

RAL 7035

1U

Digitus

piano di appoggio 1U

FISSO

4

720 mm

RAL 9005

1U

Digitus

piano di appoggio 1U

FISSO

4

800 mm

RAL 7035

1U

MDW

piano di appoggio 1U

FISSO

4

800 mm

RAL 9005

1U

MDW

piano di appoggio 1U

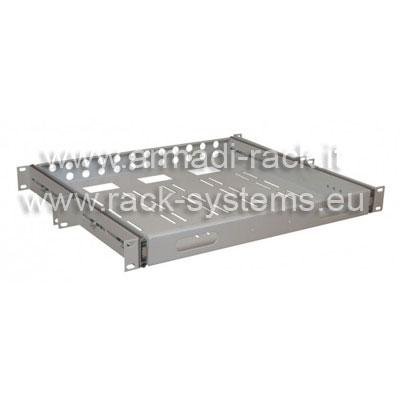

ESTRAIBILE

4

400 mm

RAL 7035

1U

MDW

ripiano estraibile su binari telescopici

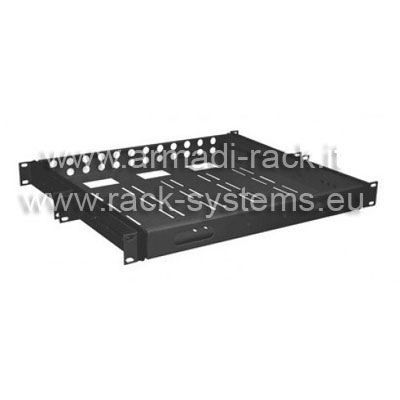

ESTRAIBILE

4

400 mm

RAL 9005

1U

MDW

ripiano estraibile su binari telescopici

ESTRAIBILE

4

600 mm

RAL 7035

1U

MDW

ripiano estraibile su binari telescopici

ESTRAIBILE

4

600 mm

RAL 9005

1U

MDW

ripiano estraibile su binari telescopici

ESTRAIBILE

4

800 mm

RAL 7035

1U

MDW

ripiano estraibile su binari telescopici

ESTRAIBILE

4

800 mm

RAL 9005

1U

MDW

ripiano estraibile su binari telescopici
