staffe, supporti, guide per subracks 19 pollici

  coppia guide fissaggio rack 19 pollici per montaggio mensola ad Lin armadio rack

Staffe, mensole e sistemi di supporto per subracks 19"


Per l'installazione di subracks, server, UPS o altri dispositivi ingombranti e pesanti all'interno di un armadio o di un telaio rack da laboratorio, sono necessari opportuni sistemi di supporto in grado di sorreggere tali oggetti e distribuirne il peso sui 4 montanti rack che compongono la struttura.

L'utilizzo di staffe e mensole laterali, che uniscono i montanti rack anteriori con quelli posteriori creando solidi binari a destra ed a sinistra su cui appoggiare e fare scivolare cassetti e subracks, consente di raggiungere diversi risultati:

1 - facilità di installazione: una volta montate le guide laterali al L sarà possibile, anche per un singolo operatore, appoggiare cabinet e server pesanti senza bisogno di aiuto, posizionare l'oggetto facendolo scivolare sulle guide e poi fissarlo ai montanti rack.

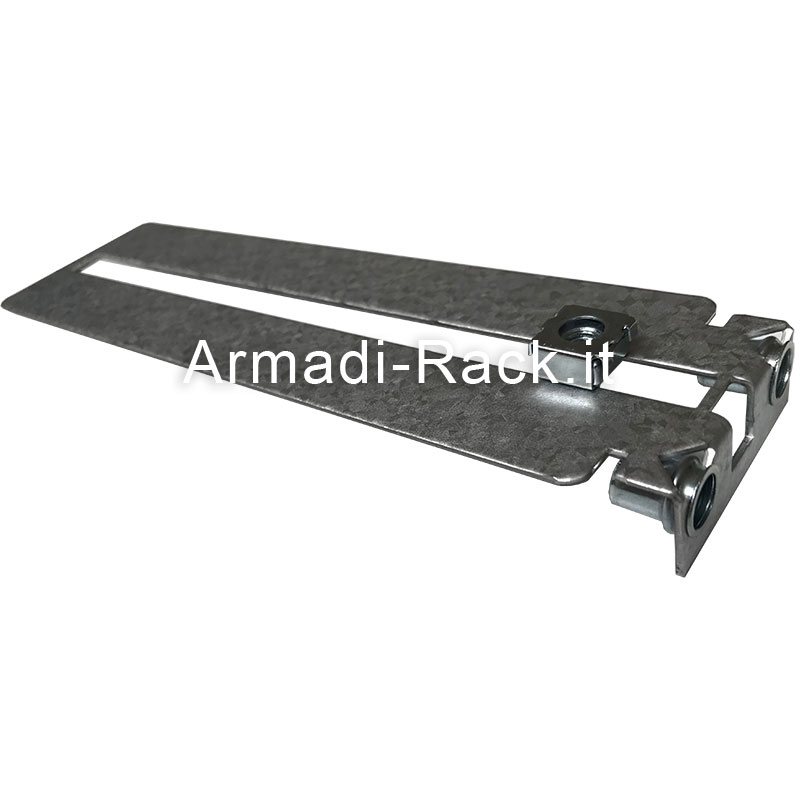

staffa ad L con inserti filettati m6 ed asola per dadi in gabbia

2 - maggiore stabilità dell'infrastruttura legando stabilmente i 4 montanti rack 19": mentre i subracks legano il montate rack destro a quello sinistro attraverso le alette frontali di fissaggio, le guide di supporto ad L fissano il montante anteriore destro al posteriore destro ed il montante anteriore sinistro al posteriore sinistro. Ciò realizza una struttura molto più solida in cui tutti e 4 i montanti rack verticali sono vincolati tra loro.

3 - maggiore sicurezza dell'installazione: il subrack che poggia su mensole ad L per tutta la profondità scarica il peso in modo  distribuito per cui anche se sollecitato non correrà il rischio di danneggiarsi o danneggiare i montanti rack (ad esempio se l'armadio viene spostato su ruote, trasportato su pallet o sollevato mediante i golfari) .

Per tali ragioni abbiamo creato un ampia gamma di mensole di supporto ad L da abbinare alla staffa MD50/AGT19 per una facile installazione su tutti i montanti rack 19" di qualsiasi armadio o telaio da laboratorio.

Le staffe MD50/AGT19 sono dotate di asola centrale lunga 175 mm e larga 9 (per ospitare dadi in gabbia M6, M5 o M4)

Con le staffe MD50/AGT19 è possibile accoppiare mensole ad L per sostegno oggetti pesanti con qualunque armadio o telaio da laboratorio che abbia montanti a passo standard rack 19". Esse sono realizzate in acciaio zincato, lunghezza 186,2 mm, lunghezza dell'asola centrale 175 mm altezza 51 mm, profondità 16 mm (lato piegato con inserti filettati).

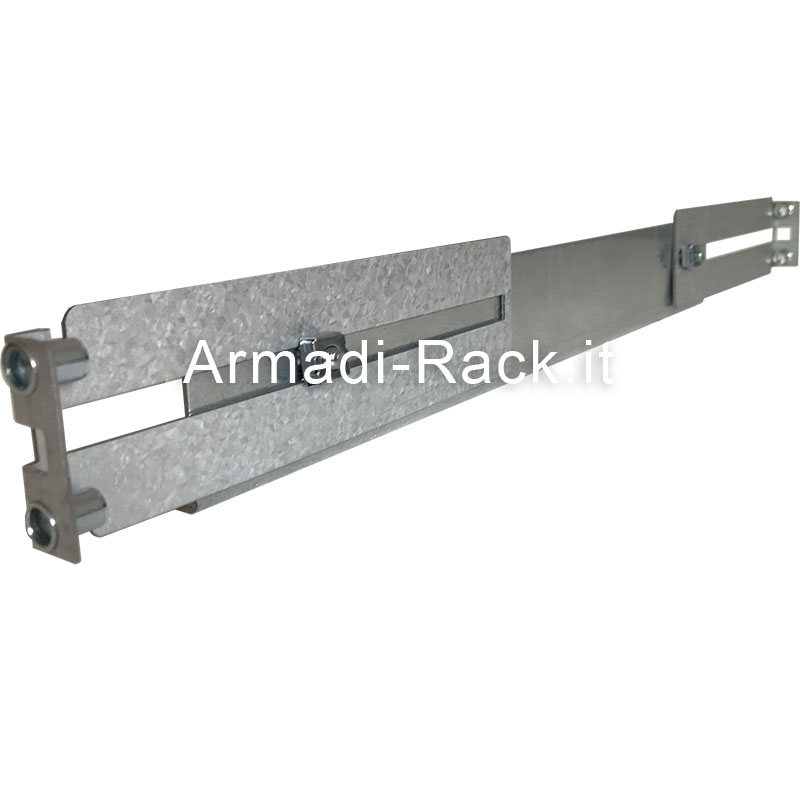

Mensole abbinabili a staffa MD50/AGT19 per montaggio in rack 19" che abbiano una distanza tra montanti anteriori e posteriori compresa tra L+0 ed L+300mm dove L è la lunghezza della mensola

 coppia guide di sostegno oggetti rack  arma.me.11.10 = 359 mm
 arma.me.11.11 = 404 mm
 arma.me.11.14 = 537 mm
 arma.me.11.16 = 626 mm
 arma.me.11.20 = 804 mm
 coppia guide di sostegno oggetti rack  arma.me.10.10 = 484 mm
 arma.me.10.11 = 529 mm
 arma.me.10.14 = 662 mm
 arma.me.10.16 = 751 mm
 arma.me.10.20 = 928 mm



Abbiamo inoltre creato guide di sostegno e scorrimento ARMA.MES-10 per subracks 19" da fissare ai soli montanti rack anteriori per installazione di cassetti poco profondi e poco pesanti.

coppia guide di sostegno e scorrimento per subracks 19" in armadi e telai da laboratorio
