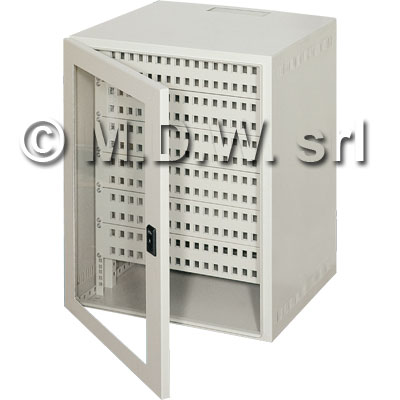

Quadri rack 19" da parete con grado di protezione IP 40 , prodondità 500 mm, larghezza esterna 550 mm, possibilità di montare piastra interna zincata per elettronica, ingresso cavi dal basso e dall'alto con piastrina rimovibile.
- lamiera di acciaio spessore 1,5 mm
- vernice epossipoliestere colore grigio chiaro RAL 7035
- porta con angolo di apertura di 95°
- una coppia montanti rack 19” frontali mobili, possono essere posizionati a piacere
- feritoia, 170x60 mm sul tetto e sulla base chiuse da piastrina in materiale autoestinguente
da ordinare se necessari:
- pannello porta componenti in lamiera zincata spessore 2 mm fissato alla parete di fondo*
- kit 4 staffette fissaggio a muro art.15*
Piastra di fondo in lamiera zincata tipo "sendzimir"
- lamiera di acciaio spessore 1,5 mm
- vernice epossipoliestere colore grigio chiaro RAL 7035
- porta con angolo di apertura di 95°
- una coppia montanti rack 19” frontali mobili, possono essere posizionati a piacere
- feritoia, 170x60 mm sul tetto e sulla base chiuse da piastrina in materiale autoestinguente
da ordinare se necessari:
- pannello porta componenti in lamiera zincata spessore 2 mm fissato alla parete di fondo*
- kit 4 staffette fissaggio a muro art.15*
|
altezza |
porta vetro |
piastra zincata |
montanti aggiuntivi |
|
|
U |
A (mm) |
cod. |
cod. |
cod. |
| 8 | 403 | 822 | 822P | 822M |
| 11 | 536 | 824 | 824P | 824M |
| 14 | 670 | 826 | 826P | 826M |
Piastra di fondo in lamiera zincata tipo "sendzimir"
spessore 20/10, foro di drenaggio (a richiesta)
|
codice articolo |
dimensioni / mm |
interasse |
||
|
|
L |
H |
IL |
IH |
|
520 |
353 |
490 |
323 |
|
|
520 |
486 |
490 |
456 |
|
|
520 |
620 |
490 |
590 |
|
Scheda tecnica in PDF
