Questi quadri modulari monoblocco sono realizzati in lamiera d'acciaio pressopiegata e saldata con alette di rinforzo interne per garantire una maggiore resistenza alla compressione e torsione. La conformazione del piego di tenuta della cassa crea una sorta di "grondaia interna" che ricalca il perimetro della porta esterna consentendo di garantire la tenuta IP55 del quadro.

L'utilizzo di inserti doppio filetto speciali sul posteriore della cassa perme il montaggio della piastra interna e contemporaneamente il fissaggio del quadro a supporti esterni.

Il telaio girevole asportabile permette il cablaggio su banco di apparecchi ed interruttori modulari su guide DIN.

Caratteristiche generali:

Struttura portante realizzata in lamiera d'acciaio con profilo pressopiegato, puntato e saldato;
Piastrina ingresso cavi, nella parte inferiore del quadro, in lamiera d'acciaio spessore 1,5 mm, con dimensioni 170 x 60 mm,  (2 feritoie con interasse 260 mm nelle cassette larghe 760 mm);
Inserti doppio filetto M6 per fissaggio piastra interna e installazione a muro tramite alette di fissaggio (opzionali);

Porta frontale incernierata a sinistra con angolo di apertura di 100°, chiusura a cremonese con inserto doppia aletta e chiave in ZAMA;

cassette con guide din, misure

Guarnizione Bicomponente poliuretanica applicata in colata continua a mezzo robot;
Piastra interna in lamiera d'acciaio zincata Sendzimir di spessore 2 mm (opzionale);

Verniciatura a polveri termoindurenti epossipoliestere in colorazione standard RAL 7035 bucciato, a richiesta colorazioni speciali;
Disponibili in due profondità 200 - 250 mm.
Disponibili con Porta esterna cieca o Porta esterna a vetro (articoli /A) i vetri sono sigillati con materiale tixotropico monocomponente poliuretanico;
Perno autopulente di messa a terra.
Zoccolo apribile h 50 mm (opzionale)



tabella di comparazione quadri profondi 200 mm

cliccate i codici in tabella per entrare nella scheda tecnica dettagliata


tabella di comparazione quadri profondi 250 mm

cliccate il codice di interesse per entrare nella scheda tecnica dettagliata




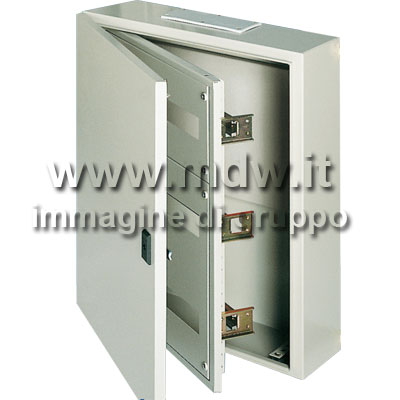

Telaio girevole ed asportabile
(necessario per montare i pannelli modulari)

 codice   dimensioni (mm)
   L  A
80.4T 505 430 composizione e dimensioni feritoie
80.6T 505 630
80.8T 505 830
80.10T 505 1030
80.12T 505 1230
80.14T 505 1430
80.16T 505 1630
80.24T 705 430
80.26T 705 630
80.28T 705 830
80.30T 705 1030
80.32T 705 1230
80.34T 705 1430
80.36T 705 1630

Pannelli ciechi e pannelli con feritorie più guide DIN, incernierati o imbullonati sono da montare sul telaio girevole, le viti ed accessori di fissaggio sono compresi nei codici dei pannelli,
nei codici con una o più feritoie sono comprese le guide DIN e relative staffe di fissaggio,
a seconda del posizionamento della staffa art. 10 la distanza tra la guida DIN ed il pannello è di 50 o 65 mm,

Distanza guide DIN - finestra regolabile a 50 o 65 mm

 serratura a cremoneseattacco zoccolo e telaio girevoleArt.15 staffe fissaggio a parete
Le piastre interne uniche sono da montare direttamente sul fondo,
Le piastre modulari sono da montare sulle guide attacco per piastre,  piastra interna in acciaiopiastre modulariguide per piastre
