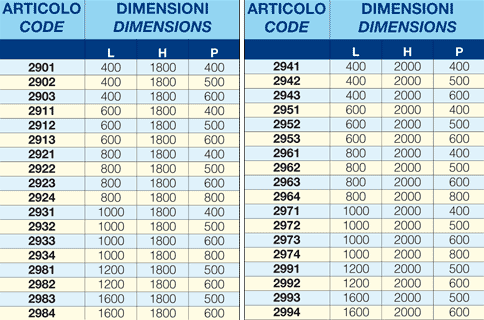

Struttura serie 2000, varie misure

CARATTERISTICHE GENERALI

Grado di protezione IP55, secondo norme EN 60529 (CEI 70-1), come da rapporto di prova GR-99/016772.
Struttura in acciaio spessore 15/10 costruita con montanti profilati in continuo, cieli e fondi assemblati a mezzo isola robotizzata, così da ottenere la massima solidità della stessa.
Le porte esterne sono in lamiera spessore 20/10, incernierabili a piacere anteriormente o posteriormente, sia a destra sia a sinistra.
Le porte con oblò montano vetro temperato spessore 4mm.
I vetri sono sigillati con materiale tixotropico monocomponente poliuretanico di alta qualità, che polimerizza mediante esposizione all’umidità atmosferica, formando un resistente
elastomero tra il vetro e la cornice della porta, con ottimi risultati anche da un punto di vista estetico, oltre che funzionale.
Verniciatura con polveri epossipoliestere, colore RAL 7035 bucciato.
Tutti i singoli elementi esterni sono dotati di guarnizione in poliuretano espanso schiumato a mezzo robot.
Piastre interne costruite in lamiera zincata tipo sendzimir spessore 20 - 25/10.
Ogni struttura è dotata di zoccoli pallettizzabili di altezza 100 mm.
Possibilità di qualsiasi accoppiamento senza soluzione di continuità.

CARATTERISTICHE TECNICHE
L’armadio serie 2000 è stato sottoposto a prove di tipo secondo le norme: CEI 439-1, EN 60439-1, CEI 17-13/1, come da rapporti di prova MP-99/011833, MP-99/011443 e MP-99/018182.
Tensione nominale di isolamento 1000V.
Tensione nominale d’impiego 690V.
Corrente nominale massima d’impiego dei portasbarre 2500A.
Il sistema carpenteria, portasbarre, circuito di protezione è adatto per correnti di cortocircuito fino a 65KA efficaci per 1s.

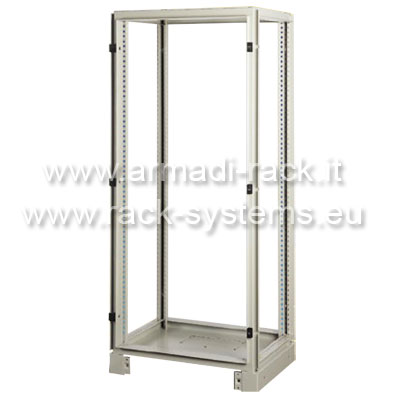

struttura portante - main frame

Viste frontale e laterale

La completa reversibilità della struttura della serie 2000 consente di scegliere la vista anteriore in base alle specifiche esigenze: questa sarà la vista A, per applicazioni con pannelli modulari a profondità fissa, e la vista B per l’inserimento frontale delle piastre uniche e del telaio per pannelli modulari regolabile in profondità con passo 25mm.
