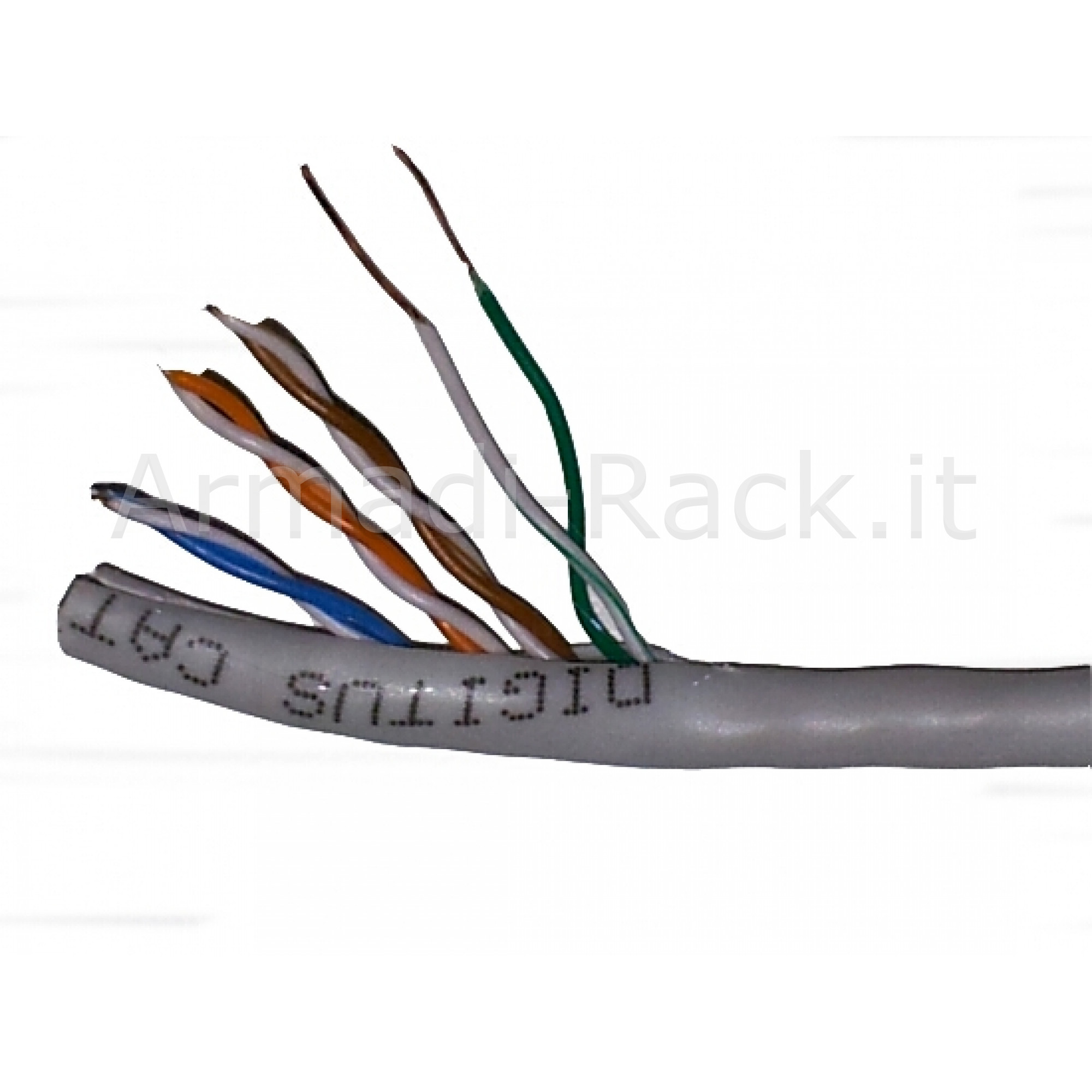

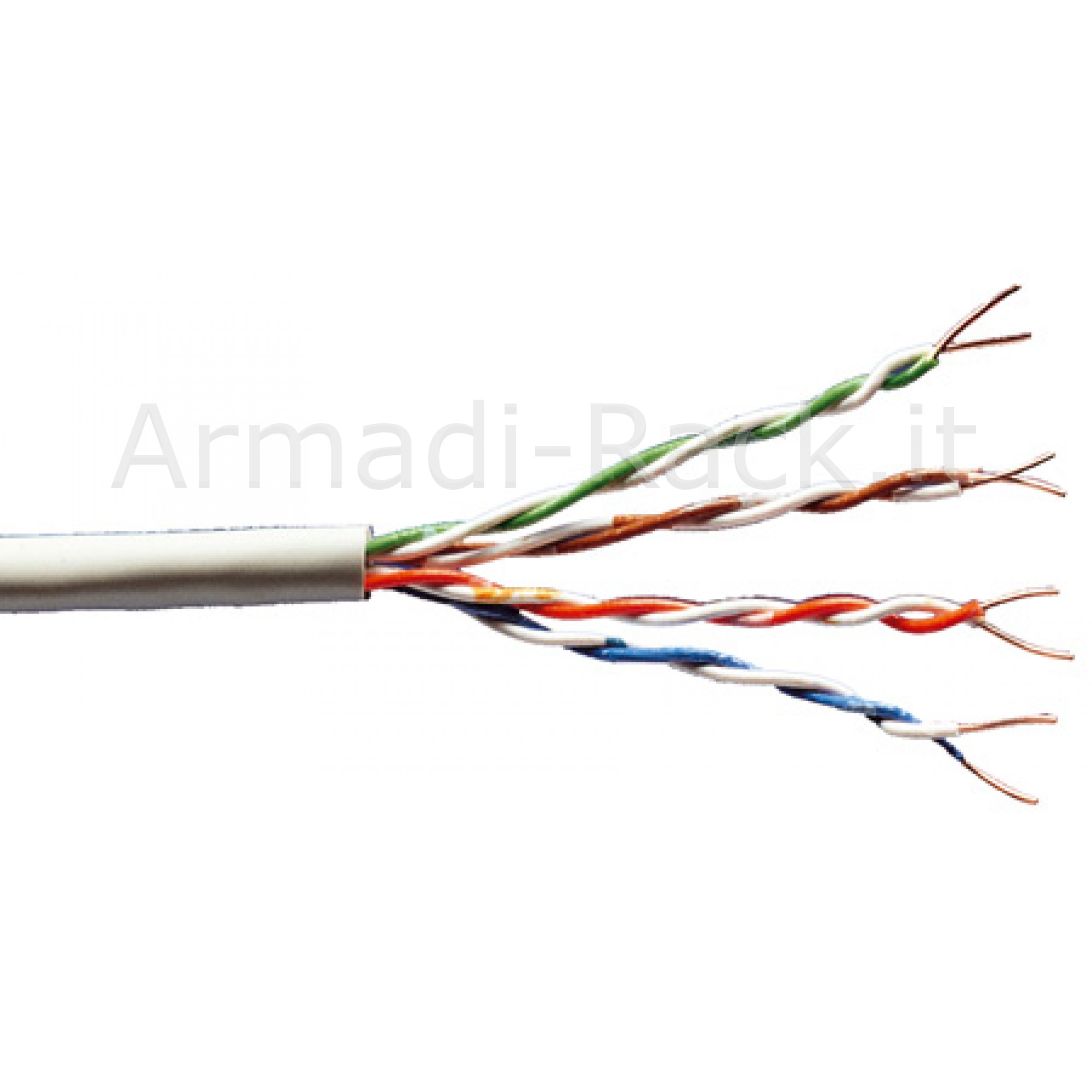

Per la costruzione delle linee di collegamento di Classe D, 100 MHz.Dettagli tecnici Proprietà fisiche: Conduttore: filo di rame nudo, AWG 24/1 Numero totale di conduttori isolati: 8, intrecciati in 4 coppie Codice colore: Blu-bianco, arancione-bianco, verde-bianco, marrone-bianco Schermatura delle singole coppie: Nessuna Schermatura complessiva: Nessuna Guaina esterna: Eca secondo EN 50575; PVC Spessore della guaina esterna (nominale): 0,50 mm nominale Colore dell'involucro esterno: Grigio (RAL 7035) Proprietà meccaniche: Scarico della trazione: 150N max Raggio di curvatura dinamico: 8x AD mm min Raggio di curvatura statica: 4x AD mm min Intervallo di temperatura di trasporto e stoccaggio: da -20 °C a +75 °C Intervallo di temperatura operativa: da -20 °C a +60 °C Intervallo di temperatura di installazione: da 0 °C a +50 °C Diametro esterno simplex (nominale): 4,7 mm nominale Proprietà elettriche: Impedenza: 100±5 Ohm @ 1-600 MHz Capacità: 40 pF/m nominale a 800 Hz Sbilanciamento della capacità (coppia-terra): 1,5 pF/m max a 1 KHz Resistenza di isolamento: 5 GOhm x km min Resistenza di loop: 147 Ohm/km max (2% max di resistenza sbilanciata) Tensione di funzionamento: 72 Vdc max Attenuazione dell'accoppiamento: CA-Tipo 3 Ritardo di fase: 535 nS/100 m max Ritardo: 20 nS/100 m max Classe di isolamento: ''b'' secondo EN 50174-2 NVP: 69% Assortimento: Cavi di installazione a doppino intrecciato Categoria: CAT 5e Schermatura: U-UTP, non schermato CPR: Eca Lunghezza: 100 m Colore: grigio Guaina: PVC Struttura: 4 x 2 AWG 24/1, doppino “solid core”
