Descrizione

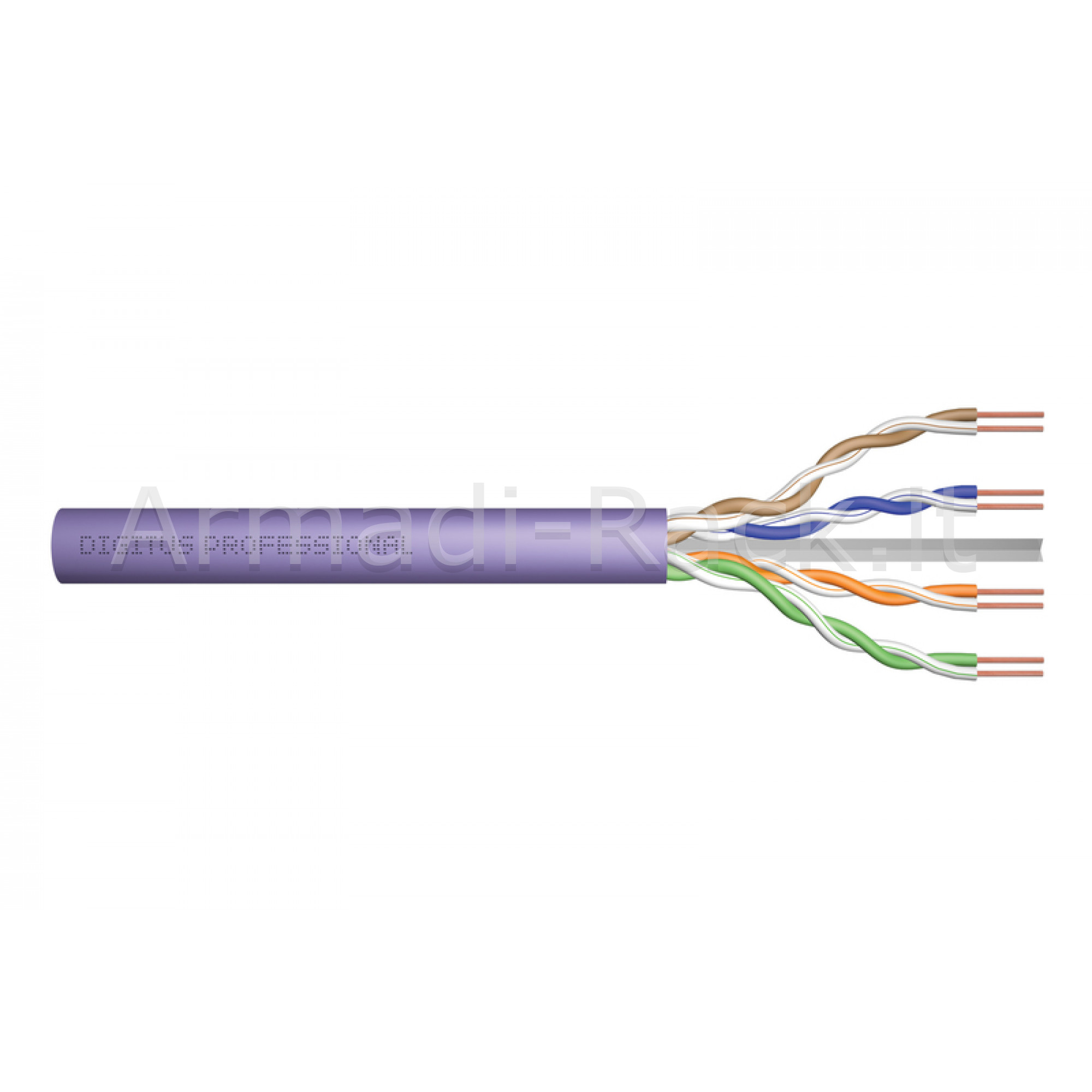

I cavi di installazione U-UTP categoria 6 di DIGITUS® sono stati prodotti e testati secondo le specifiche della categoria 6 ISO/IEC 11801, DIN EN 50173 e DIN EN 50288-5-1. Ogni cavo consiste di 8 conduttori isolati in polietilene AWG 23 contrassegnati con colori diversi. I dettagli installati lungo la guaina esterna comprendono il nome del marchio, il codice dell'articolo e la lunghezza del cavo da 0 a 305 metri. Il cavo è confezionato in una scatola di cartone semplificando così l'installazione.
CPR: CCA s2 -d1 – a2.
Dettagli tecnici
Proprietà fisiche:
Conduttore: AWG 23/1, filo di rame rosso, diametro 0,57 mm nominale
Isolamento: HD-PE
Numero complessivo di conduttori isolati: 8, intrecciati in 4 coppie
Codice del colore: blu-bianco, arancione-bianco, verde-bianco, marrone-bianco
Schermatura della coppia: nessuna
Schermatura totale: nessuna
Guaina esterna: Senza alogeni (FRNC-B/LSZH-1)
Spessore della guaina esterna: 0,50 mm nominale
Colore: Viola (RAL 4005)
Proprietà meccaniche:
Carico di trazione: max. 150N
Raggio di curvatura dinamico: 8x AD mm min.
Raggio di curvatura statica: 4x AD mm min.
Gamma della temperatura di trasporto e di conservazione: da -20 °C a +60 °C
Intervallo di temperatura: da -20 °C a +75 °C
Gamma di temperature per l'installazione: da 0 °C a +50 °C
Diametro esterno: 6,2 mm nominale
Resistenza alla fiamma: IEC 60332-1
Proprietà elettriche:
Impedenza media: 100 ± 5 Ohm a 1MHz - 600MHz
Capacità: 40 pF/m nominal @ 800 Hz
Squilibrio della capacità (coppia - terra): 1,5 pF/m max. @ 1 KHz
Resistenza all'isolamento: 5 GOhm x km min.
Impedenza di guasto: 147 Ohm/km max. (sbilancio resistivo max. 2%)
Tensione di funzionamento: 72 Vdc max.
Assorbimento di inserzione: 40 dB
Ritardo della fase: 535 nS/100 m max.
Ritardo di propagazione: 20 nS/100 m max.
NVP: 69%
Categoria: CAT 6
Schermatura: U-UTP, non schermato
CPR: Cca
Lunghezza: 305
Colore: viola
Guaina: LSOH
Struttura del cavo: 4 x 2 AWG 23/1, doppini grossolani
