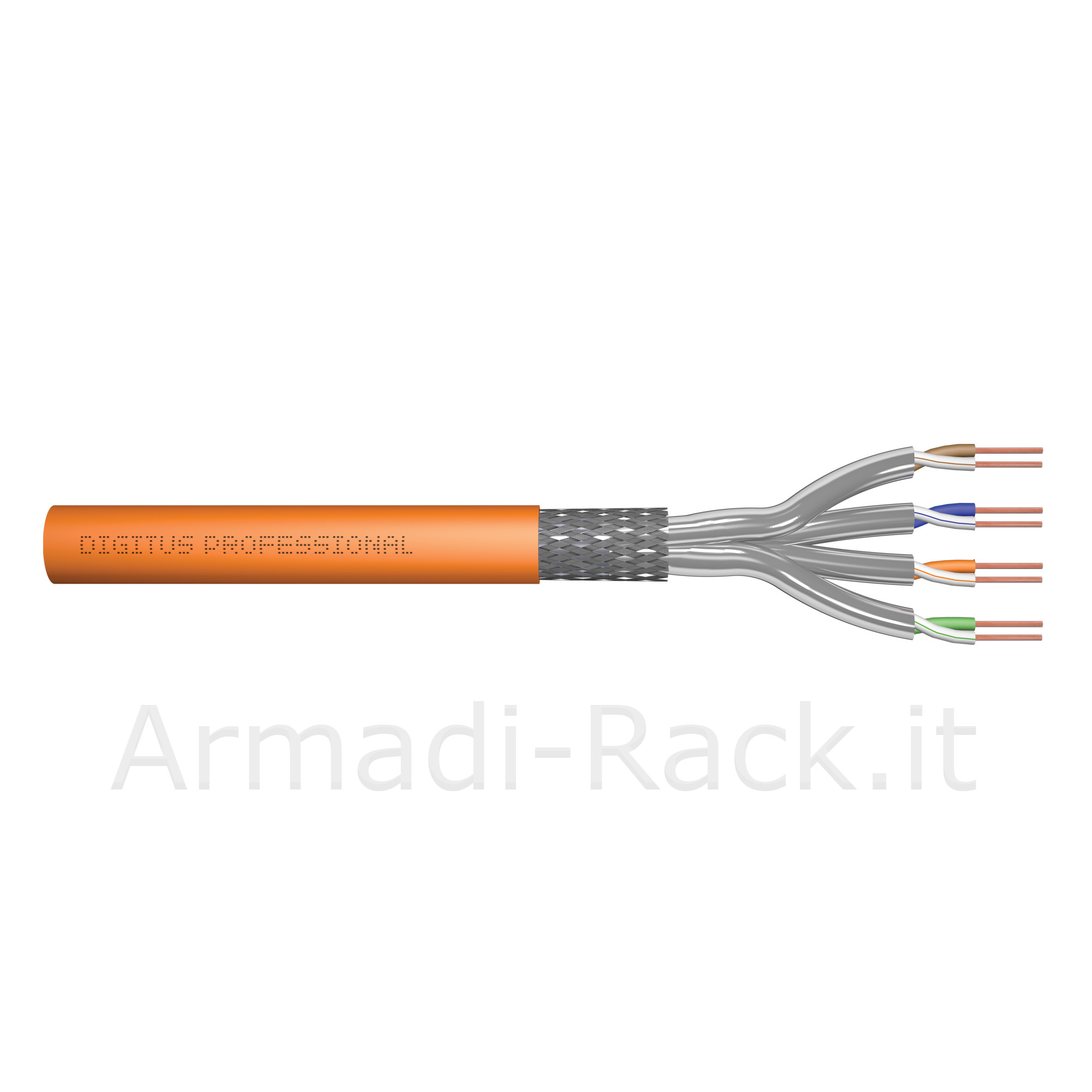

Adatto per il cablaggio strutturato sui livelli secondari e terziariDettagli tecnici Proprietà fisiche: Conduttore: filo di rame nudo, AWG 23/1 Sistema(i) di valutazione e verifica della costanza della prestazione: Sistema 3 Isolamento: SFS-PE (rivestimento in polietilene espanso) Numero totale di conduttori isolati: 8, intrecciati in 4 coppie Codice colore: Blu-bianco, arancione-bianco, verde-bianco, marrone-bianco Schermatura delle singole coppie: pellicola di poliestere laminata in alluminio, copre il 100%. Schermatura complessiva: treccia di rame Guaina esterna: da Eca a B2ca secondo EN 50575; LSZH Spessore della guaina esterna (nominale): 0,50 mm (Eca); 0,52 mm (Dca); 0,60 mm (Cca); 0,60 (B2ca) Colore: Arancione (RAL 2008) Proprietà meccaniche: Scarico della trazione: 150N max Raggio di curvatura dinamico: 8x AD mm min Raggio di curvatura statica: 4x AD mm min Intervallo di temperatura di trasporto e stoccaggio: da -20 °C a +60 °C Intervallo di temperatura operativa: da -20 °C a +50 °C Intervallo di temperatura di installazione: da 0 °C a +50 °C Diametro esterno simplex (nominale): 7,0 mm (Eca); 7,2 mm (Dca); 7,5 mm (Cca); 7,5 mm (B2ca) Peso (kg/km): 49,5 kg (Eca); 51 kg (Dca), 53 kg (Cca); 53 kg (B2ca) Proprietà elettriche: Impedenza: 100±15 Ohm @ 4 - 1000 MHz; 100±25 OHM @ 100-600 MHz Capacità: 45 pF/m nominale a 1 KHz Sbilanciamento della capacità (coppia-terra): 1,6 pF/m max a 1 KHz Resistenza di isolamento: 5 GOhm x km min Resistenza CC: 95 Ohm/km max (2% max di resistenza sbilanciata) Resistenza di loop: 190 Ohm/km max (2% max di resistenza sbilanciata) Tensione di funzionamento: 72 Vdc max Guaina esterna: Dca-s2 d1 a1 secondo EN 50575; LSZH Attenuazione dell'accoppiamento: CA-Tipo 1b Ritardo di fase: 450 nS/100 m max Ritardo: 10 nS/100 m max Classe di separazione: ''d'' secondo EN 50174-2 NVP: 79% Assortimento: Cavi di installazione a doppino intrecciato Categoria: CAT 7 Schermatura: S-FTP, coppie con schermatura a foglio metallico e treccia CPR: Dca Lunghezza: 1000 m Colore: arancione Guaina: LSOH Struttura: 4 x 2 AWG 23/1, doppino “solid core”
