Quadri da esterno IP65 con profili rack 19"

Quadri IP65 con piastra porta componenti, montanti rack 19" barre DIN

Ideali per installazione in esterno o in ambienti polverosi e corrosivi, i quadri con grado di protezione IP 65 o IP 55 sono disponibili in diverse configurazioni con porta cieca o porta dotata di finestra trasparente.

Nelle larghezze 600 mm o superiori è possibile montare all'interno della cassa, direttamente sul fondo o sulla piastra porta componenti, dei montanti rack 19" in acciaio o in alluminio, fissando tali strutture mediante supporti ed attacchi rapidi così da consentirne una facile rimozione per il cablaggio o la manutenzione degli apparati ivi montati.

Nelle foto riportate in questa scheda abbiamo ipotizzato alcuni possibili impieghi e le relative configurazioni realizzabili.

La cassa utilizzata ha dimensioni in millimetri 800 di altezza, 600 di larghezza, 400 di profondità, completa della relativa piastra in acciaio zincato

All'interno della cassa abbiamo ipotizzato di dover montare sia dispositivi rack 19" sia dispositivi da fissare direttamente sulla piastra, su barra DIN o sul fondo.

Per gli oggetti rack 19" abbiamo ipotizzato 2 soluzioni entrambe ampiamente modulabili:

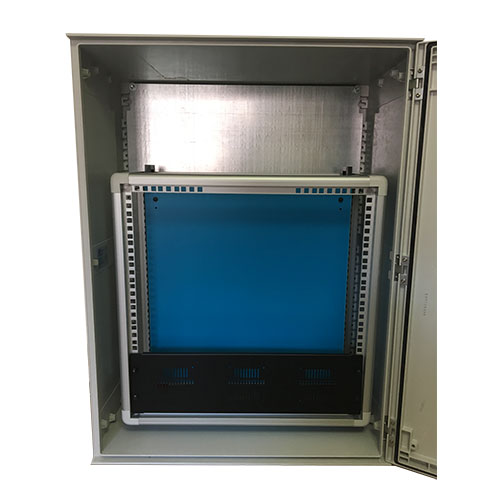

una prima soluzione (foto principale in alto) prevede l'utilizzo di frame 19" in ferro verniciato, disponibili in configurazione da 2, 4 o 8 unità rack 19"

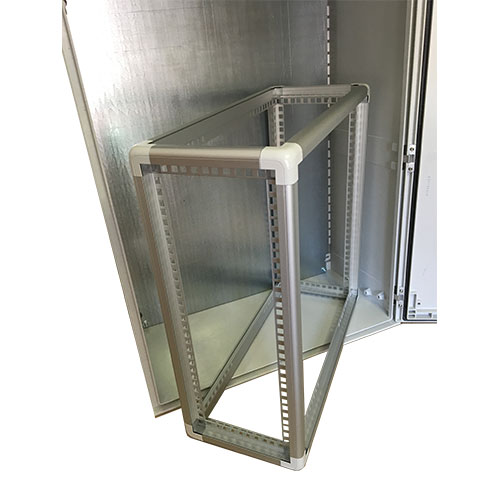

per la seconda soluzione abbiamo utilizzato un telaio in alluminio con possibilità di fissaggio di oggetti 19" sia sul frontale, fino a 15U disponibili per oggetti con profondità massima di 350 mm; sia verticalmente, con possibilità di installare oggetti profondi fino a 700 mm per un massimo di 6U.

Entrambe le soluzioni possono essere montate in modo stabile direttamente al fondo della cassa o sulla piastra zincata oppure possono essere "appese" a supporti speciali che ne consentono la rimozione in modo semplice e veloce per lavorare fuori dalla cassa.

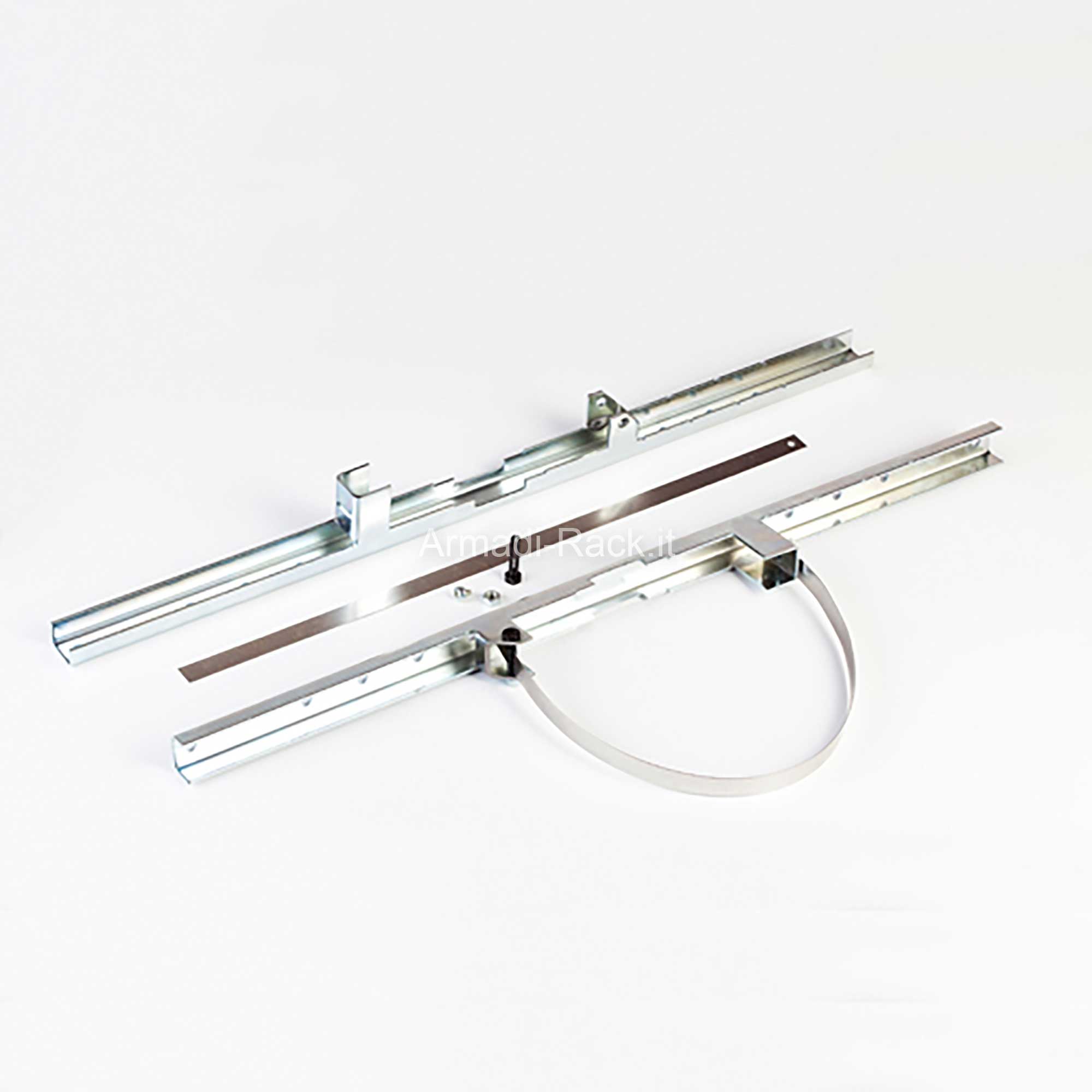

La soluzione può essere completata con ulteriori accessori quali guide DIN, passacavi, canaline ed anche le utilissime staffe per fissaggio a palo con portata massima di 100 kg.
