Differenze e similarità tra classi OM e OS

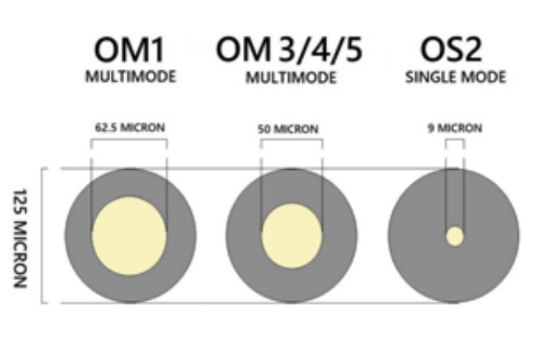

La sezione del cavo in fibra ottica all’interno del cavo (che è il mezzo attraverso cui viaggia il segnale) nello standard OS2 (Singlemode) è di 9 micron, in OM1 è 62,5 micron mentre OM2, OM3, OM4 e OM5 è di 50 micron. Entrambe hanno un rivestimento con lo stesso diametro di 125 Micron, infatti 9/125 vuol dire sezione/guaina.

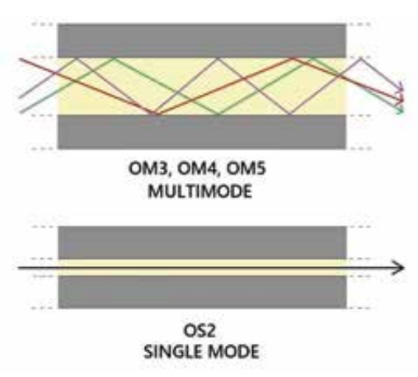

Il cavo Multimode trasmette il segnale luminoso in diverse modalità, permettendo di trasmettere più tipologie di dati ma a una distanza inferiore rispetto al singlemode.

Il cavo Singlemode trasmette una sola lunghezza d’onda. Il segnale quindi viaggia al centro della fibra invece di rimbalzare sui bordi come nel caso del multimode. Ha meno sovrapposizioni del segnale quindi è in grado di raggiungere distanze fino a 40 km, molto superiori rispetto al Multimode

Nella scelta c’è da considerare che i dispositivi a cui si collegano i cavi Multimode sono molto più economici rispetto ai dispositivi Singlemode, inoltre i cavi Multimode possono arrivare fino a 550 metri (OM4) a 10 Gigabit.

Prestazioni degli Standard Multimode


  Standard di trasmissione 100 Mb Ethernet 1 Gb Ethernet 10 Gb Ethernet 40 Gb Ethernet 100 Gb Ethernet
  OM1 2000 m 275 m 33 m No No
  OM2 2000 m 550 m 82 m No No
  OM3 2000 m 550 m 300 m 100 m 100 m
  OM4 2000 m 1000 m 550 m 150 m 150 m
