Montanti forati a passo rack in alluminio o acciaio per armadi e strutture 19"

MONTANTE RACK profilo ad ''L'' in acciaio verniciato con fori quadri passo rack per dadi in gabbia


MONTANTI RACK IN ACCIAIO PROFILO AD "L"

Profili a "L" in acciaio con foratura quadra a passo 44,45 mm (U)

Su questi montanti vanno posizionati tutti i componenti rack 19"

Materiale: acciaio 2 mm

Trattamento superficiale: verniciatura RAL7035 (a richiesta zincato a caldo)

Montante ML 19: Questo profilo va montato nell'interno dell'armadio rack per il sostegno dei componenti che devono essere montati arretrati rispetto alla porta.

Dimensioni: Il profilo di questo montante è ad "L" con lati in mm 60 x 17, l'altezza A dipende dal numero di unità rack ed è indicata nella tabella sottostante.
SCARICA IL PDF



unità rack

codice articolo

A (mm)

5 ARMA.ML/19/05  261,55
6 ARMA.ML/19/06  306
7 ARMA.ML/19/07  350,45
9 ARMA.ML/19/09  439,35
10 ARMA.ML/19/10  483,8
12 ARMA.ML/19/12  572,7
14 ARMA.ML/19/14  661,6
15 ARMA.ML/19/15  706,5
18 ARMA.ML/19/18  839,4
20 ARMA.ML/19/20
24 ARMA.ML/19/24  1106,1
28 ARMA.ML/19/28  1283,9
29 ARMA.ML/19/29  1328,35
30 ARMA.ML/19/30  1372,8
36 ARMA.ML/19/36  1639,5
40 ARMA.ML/19/40
42 ARMA.ML/19/42  1906,2
45 ARMA.ML/19/45  2039,55
47 ARMA.ML/19/47  2128,45
50 ARMA.ML/19/50

fate clic sul codice di interesse in tabella per accedere alla relativa scheda tecnica con indicazione del prezzo
per altre misure contattare l'ufficio commerciale ai riferimenti che trovate a fondo pagina

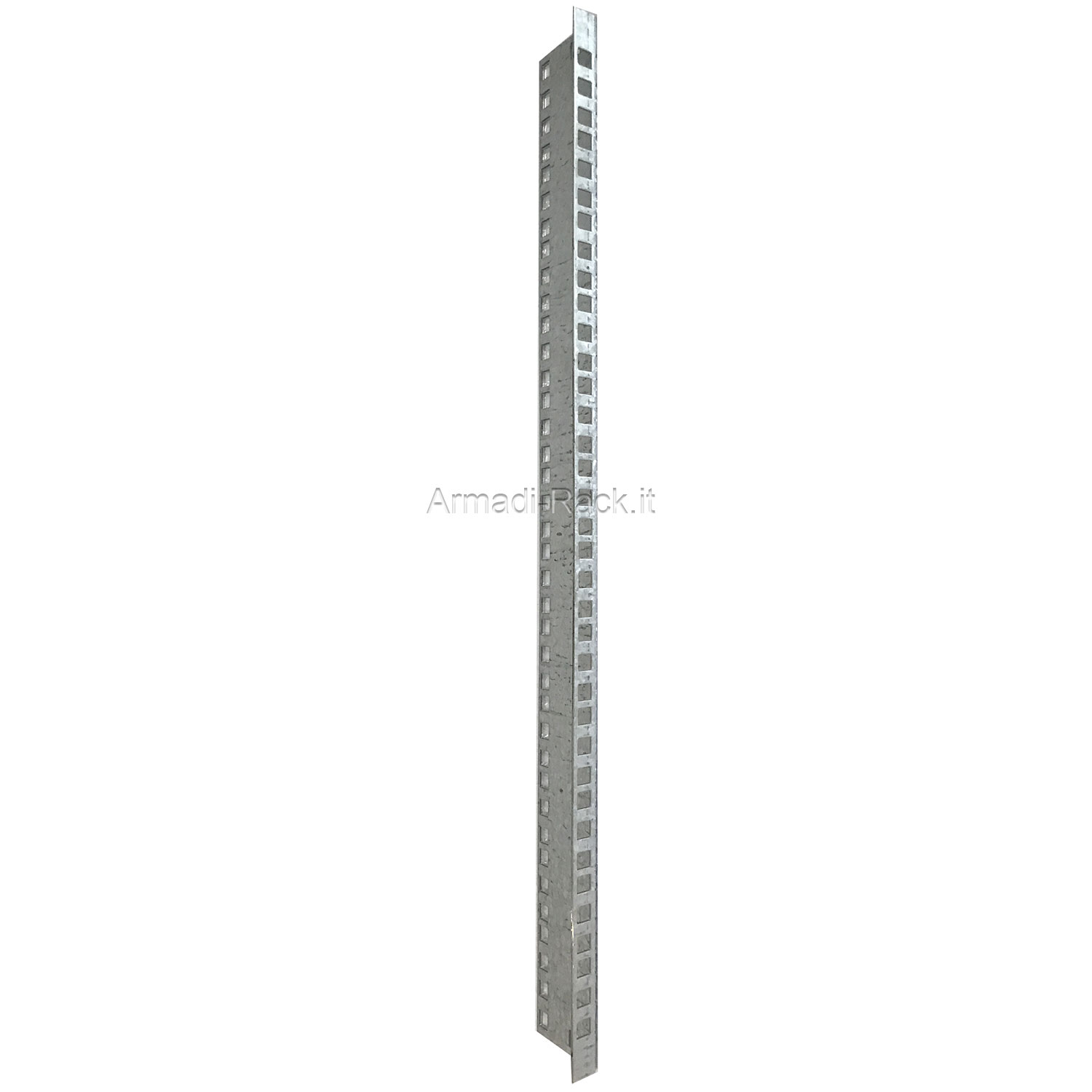

Montante rack 12 unità per strutture larghe 551 mm

MONTANTI RACK IN ACCIAIO PROFILO AD "L" RIDOTTA

Profili a "L" in acciaio con foratura quadra a passo 44,45 mm (U)

Su questi montanti vanno posizionati tutti i componenti rack 19"

Materiale: acciaio 2 mm

Trattamento superficiale: verniciatura RAL7035 (a richiesta zincato a caldo)

Montante ML 18: Questo profilo va montato nell'interno dell'armadio rack per il sostegno dei componenti che devono essere montati arretrati rispetto alla porta.

Dimensioni: Il profilo di questo montante è ad "L" con lati in mm 60 x 39, l'altezza A dipende dal numero di unità rack ed è indicata nella tabella sottostante.
SCARICA IL PDF



unità rack

codice articolo

A (mm)

12 ARMA.ML/18/12 572,70
15 ARMA.ML/18/15 706,50
18 ARMA.ML/18/18 839,40
20 ARMA.ML/18/20
24 ARMA.ML/18/24 1106,10
30 ARMA.ML/18/30 1372,80
36 ARMA.ML/18/36 1639,50
40 ARMA.ML/18/40
42 ARMA.ML/18/42 1906,2

fate clic sul codice di interesse in tabella per accedere alla relativa scheda tecnica con indicazione del prezzo
per altre misure contattare l'ufficio commerciale ai riferimenti che trovate a fondo pagina

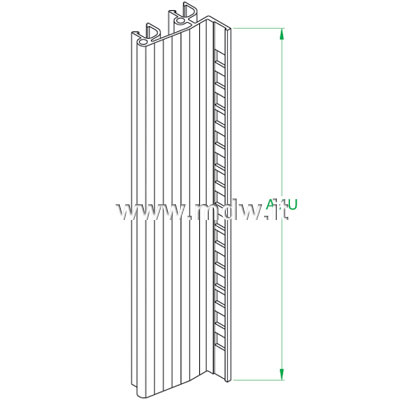

Montante con fori quadrati a passo rack altezza

BARRE RACK IN ALLUMINIO ESTRUSO

Profili in estruso di alluminio sagomato con foratura quadra a passo 44,45 mm (U)

Su questi montanti vanno posizionati tutti i componenti rack 19"

Materiale: alluminio lega 6060

Trattamento superficiale: anodizzato naturale (a richiesta superficie conduttiva e EMC)

Montante ML 2: Questo profilo va montato nell'interno dell'armadio rack per il sostegno dei componenti che devono essere montati arretrati rispetto alla porta.

Dimensioni: l'altezza A dipende dal numero di unità rack ed è indicata nella tabella sottostante.
SCARICA IL PDF



unità rack

codice articolo

A (mm)

5 ARMA.ML 2-05  261,55
6 ARMA.ML 2-06  306
7 ARMA.ML 2-07  350,45
9 ARMA.ML 2-09  439,35
10 ARMA.ML 2-10  483,8
12 ARMA.ML 2-12  572,7
14 ARMA.ML 2-14  661,6
15 ARMA.ML 2-15  706,5
18 ARMA.ML 2-18  839,4
20 ARMA.ML 2-20
24 ARMA.ML 2-24  1106,1
28 ARMA.ML 2-28  1283,9
29 ARMA.ML 2-29  1328,35
30 ARMA.ML 2-30  1372,8
36 ARMA.ML 2-36  1639,5
40 ARMA.ML 2-40
42 ARMA.ML 2-42  1906,2
45 ARMA.ML 2-45  2039,55
47 ARMA.ML 2-47  2128,45
50 ARMA.ML 2-50

fate clic sul codice di interesse in tabella per accedere alla relativa scheda tecnica con indicazione del prezzo
per altre misure contattare l'ufficio commerciale ai riferimenti che trovate a fondo pagina

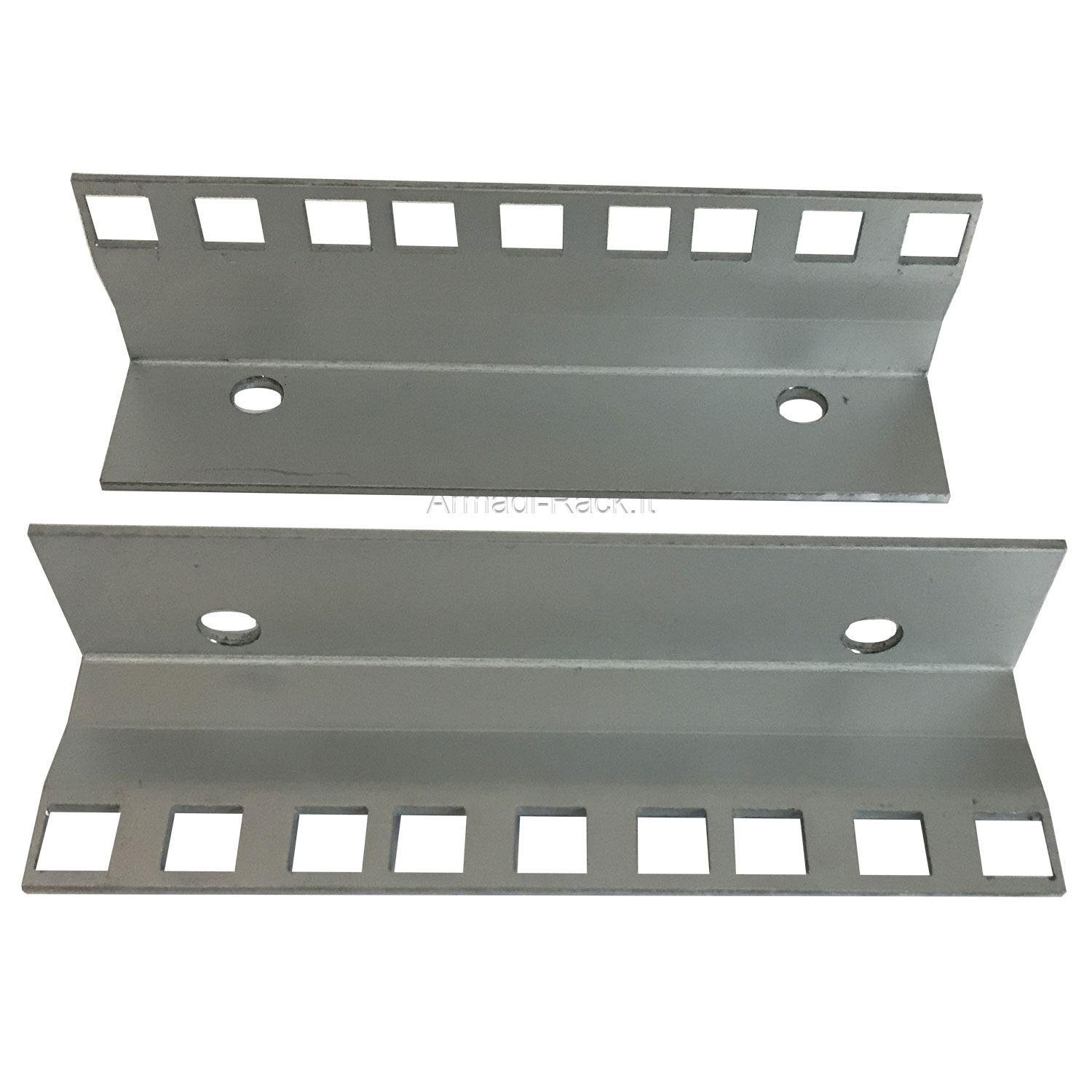

Montante di trasformazione - consente di montare a vista oggetti rack 19" su armadi e telai larghi 596mm

PROFILO RACK IN ALLUMINIO ESTRUSO

Profili in estruso di alluminio sagomato con foratura quadra a passo 44,45 mm (U)

Su questi montanti vanno posizionati tutti i componenti rack 19"

Materiale: alluminio lega 6060

Trattamento superficiale: anodizzato naturale (a richiesta superficie conduttiva e EMC)

Montante SP: Montanti di trasformazione - consentono di montare a vista oggetti rack 19" su armadi e telai larghi 596mm (sono alternativi alla porta)

Dimensioni: l'altezza A dipende dal numero di unità rack ed è indicata nella tabella sottostante.
SCARICA IL PDF



unità rack

codice articolo

A (mm)

01 ARMA.SP_01 43,65
02 ARMA.SP_02 88,10
03 ARMA.SP_03 132,55
05 ARMA.SP_05
12 ARMA.SP_12 572,70
15 ARMA.SP_15 706,05
18 ARMA.SP_18 839,40
24 ARMA.SP_24 1106,10
30 ARMA.SP_30 1372,80
36 ARMA.SP_36 1639,50
42 ARMA.SP_42 1906,20

fate clic sul codice di interesse in tabella per accedere alla relativa scheda tecnica con indicazione del prezzo
per altre misure contattare l'ufficio commerciale ai riferimenti che trovate a fondo pagina
