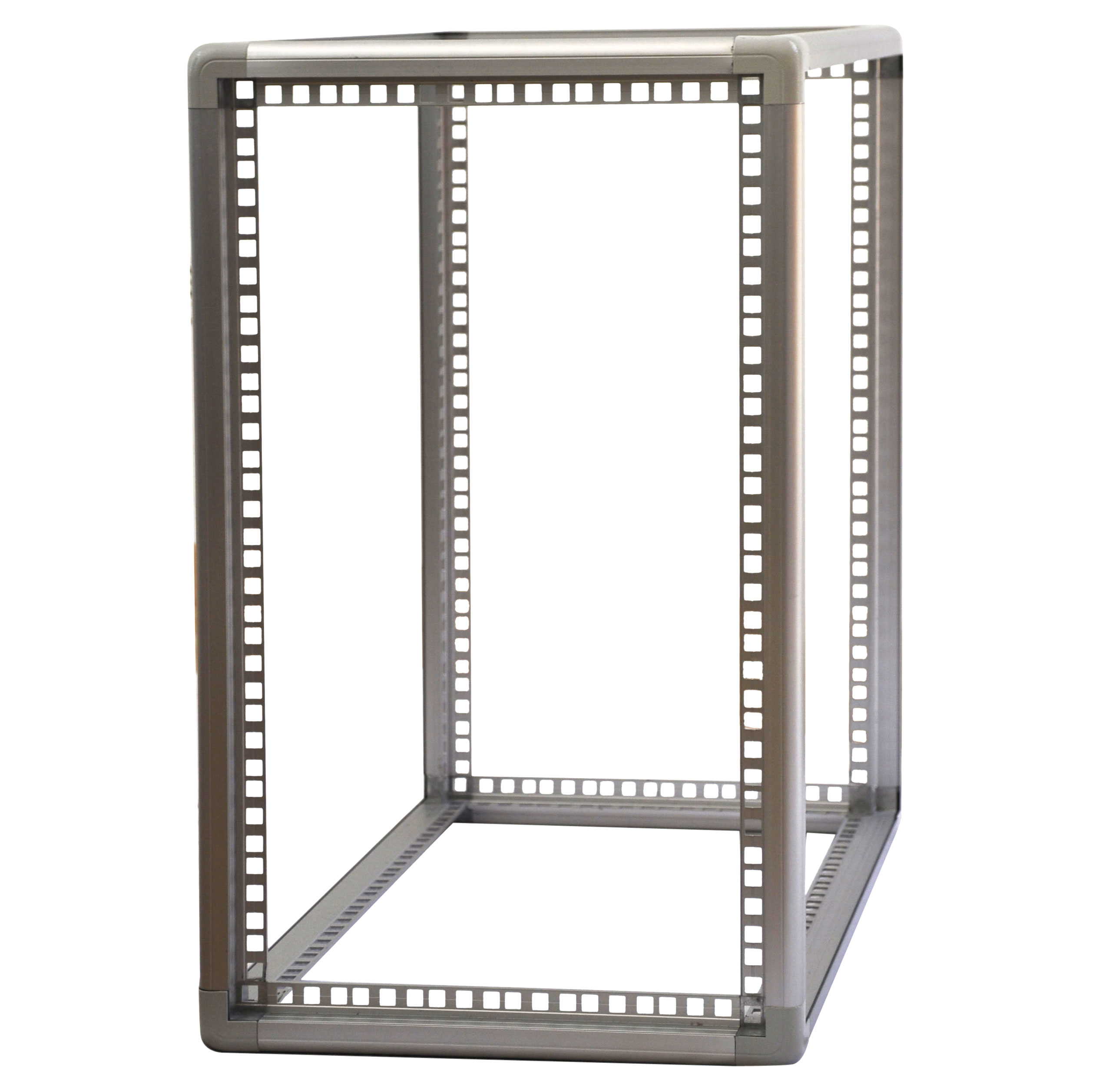

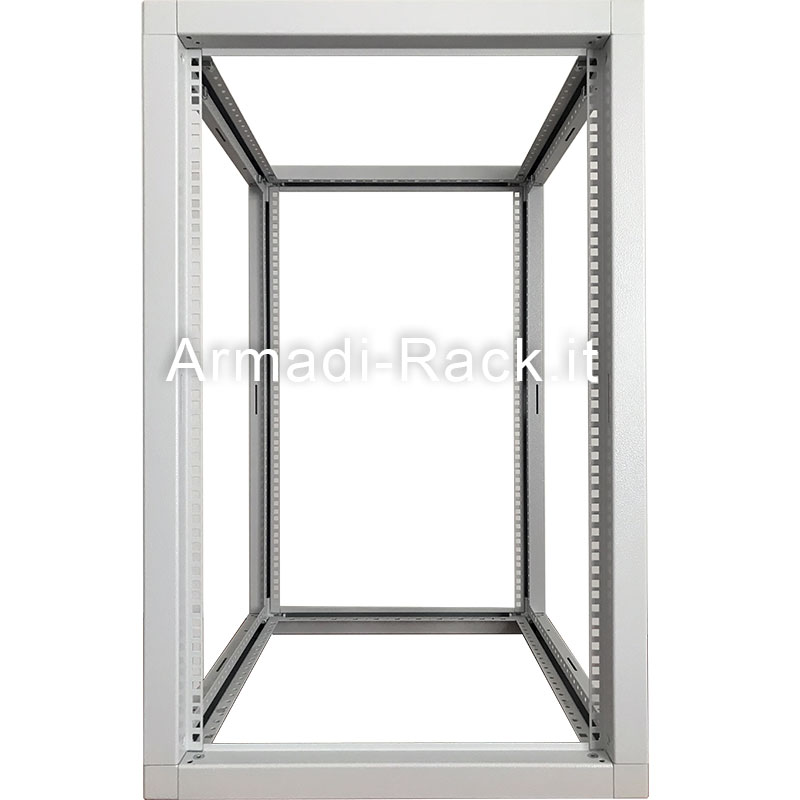

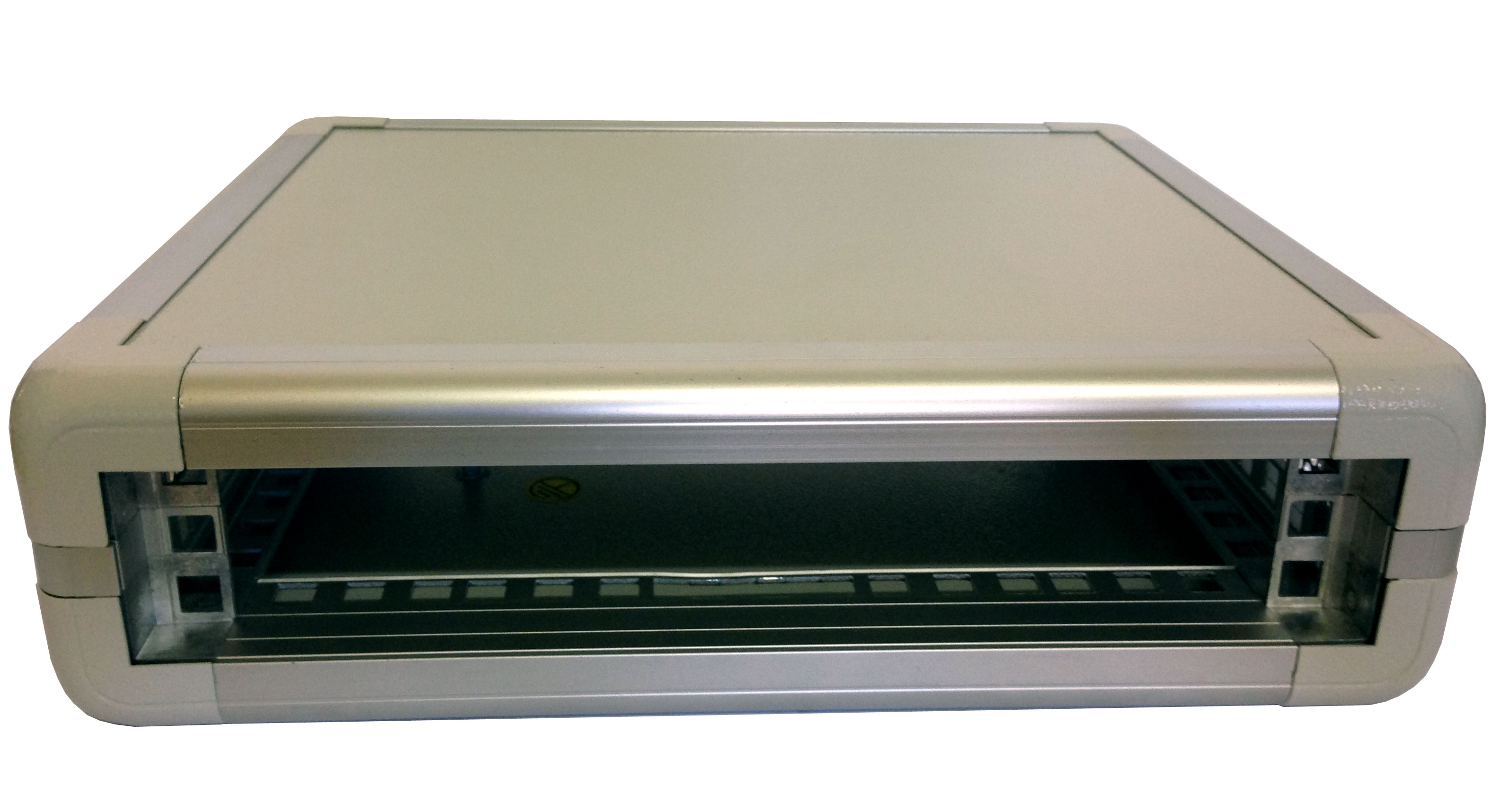

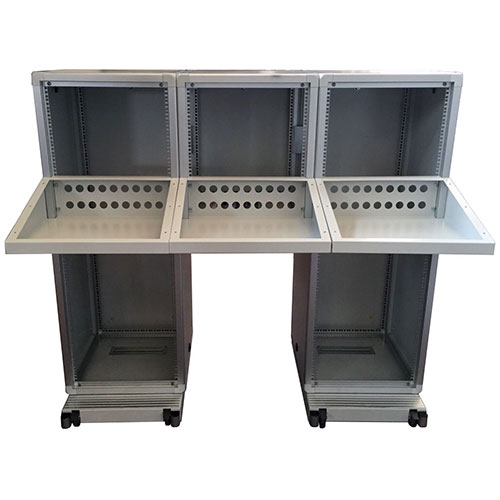

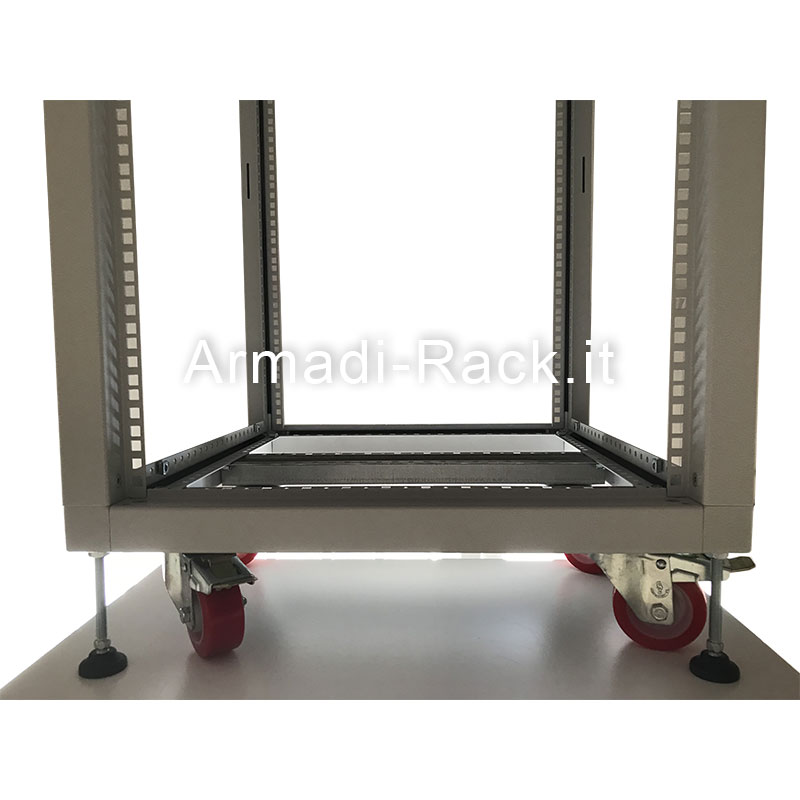

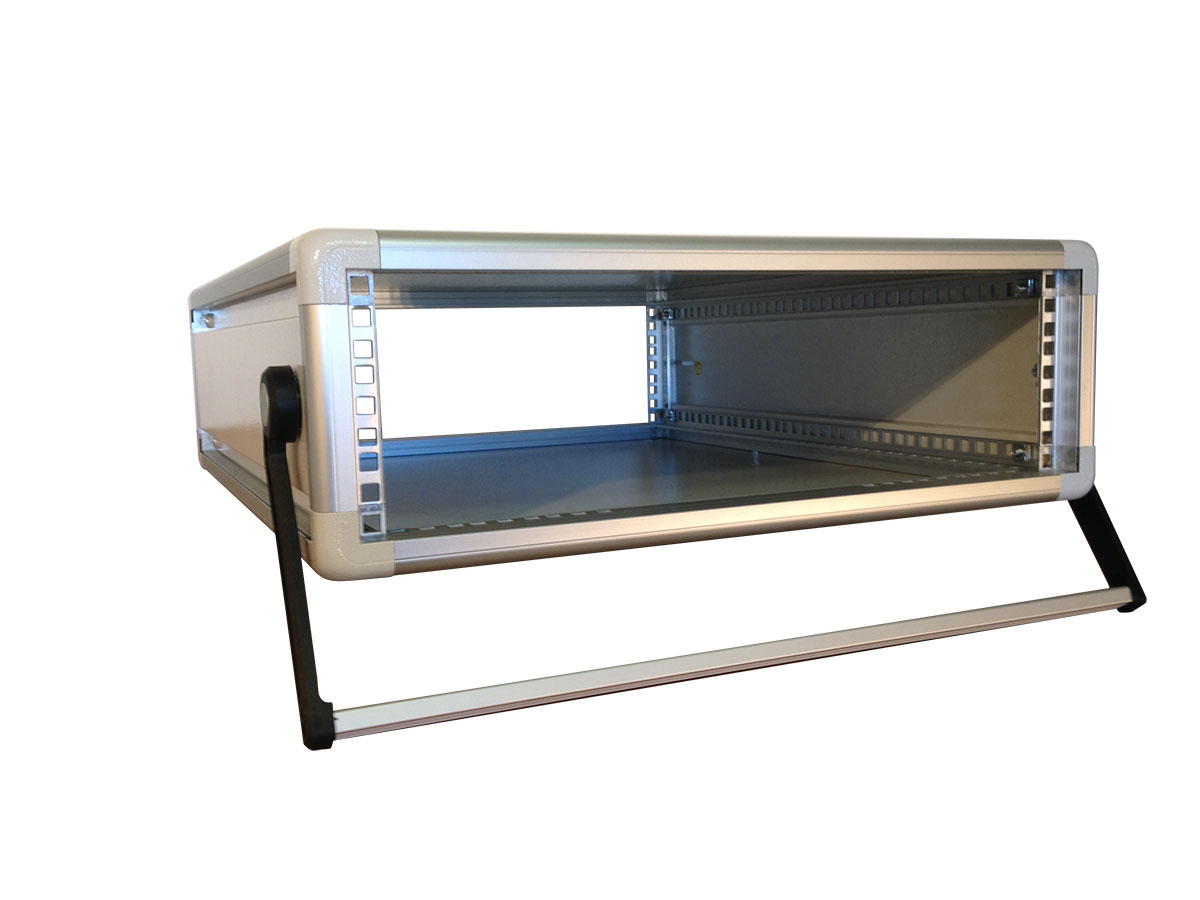

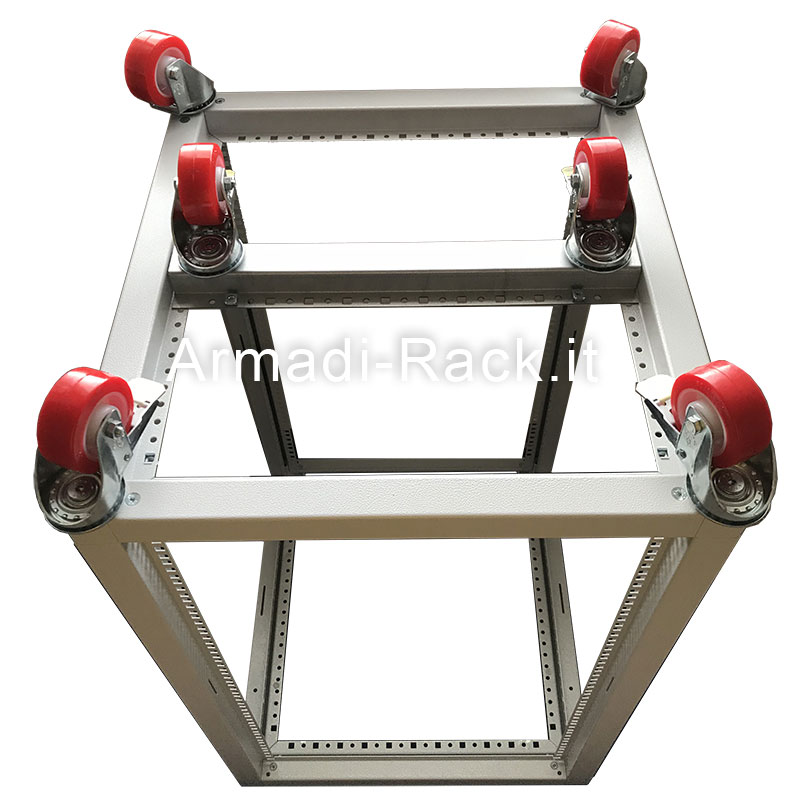

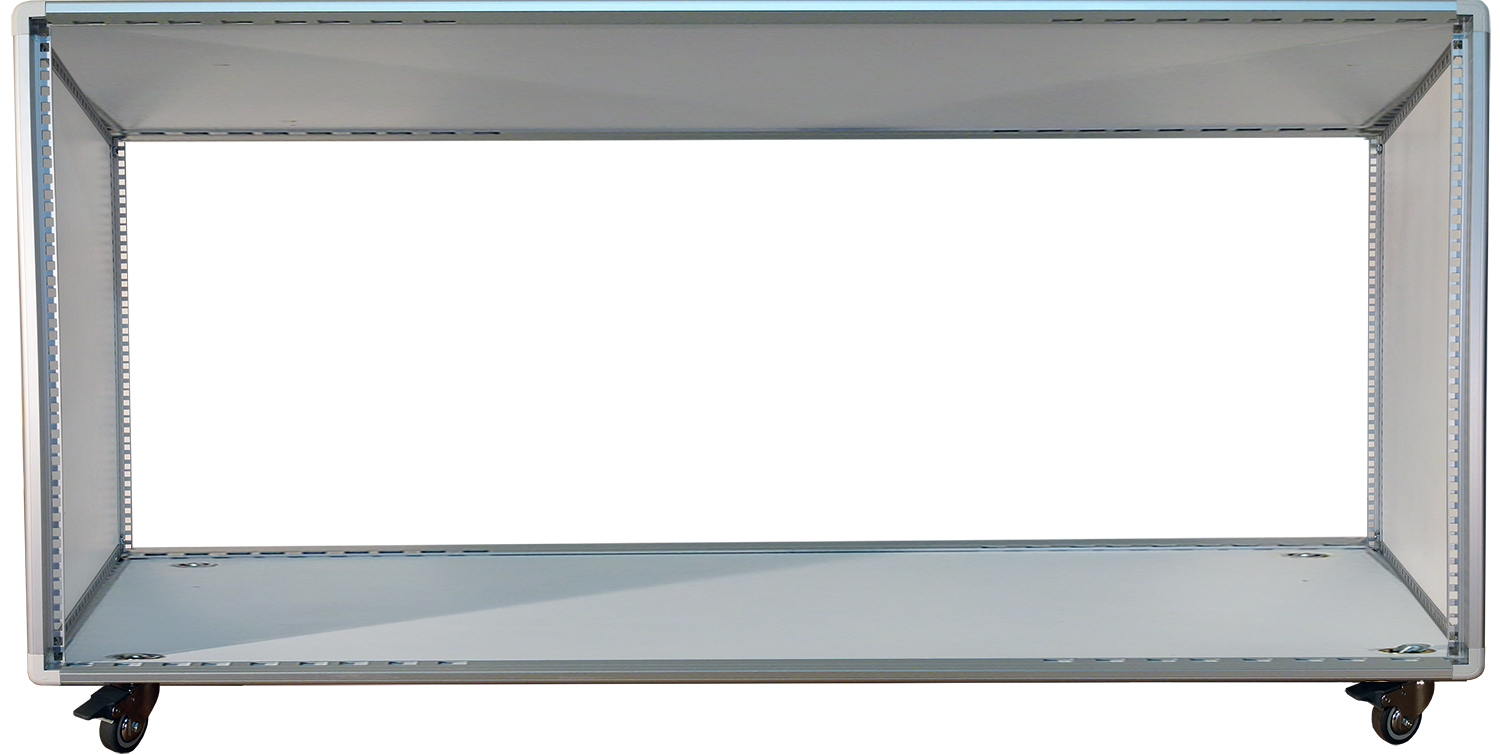

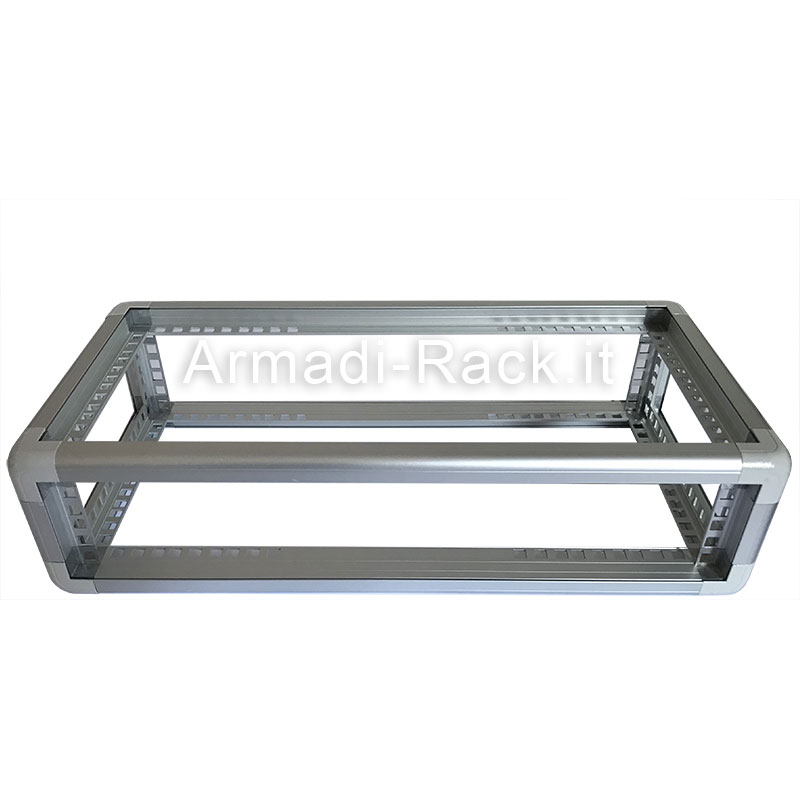

Con la struttura ModulRack si possono realizzare telai larghi 84HP (TE)* equivalente a 19’’ e strutture di larghezza inferiore: 60 HP = 328 mm, 42 HP = 237 mm,
*TE o HP (Horizontal pitch) è un unità di misura tipico del mondo dei circuiti stampati e definisce la larghezza dei dispositivi montati nei subrack, 1TE o HP corrisponde a 0.2 pollici (5.08 mm)

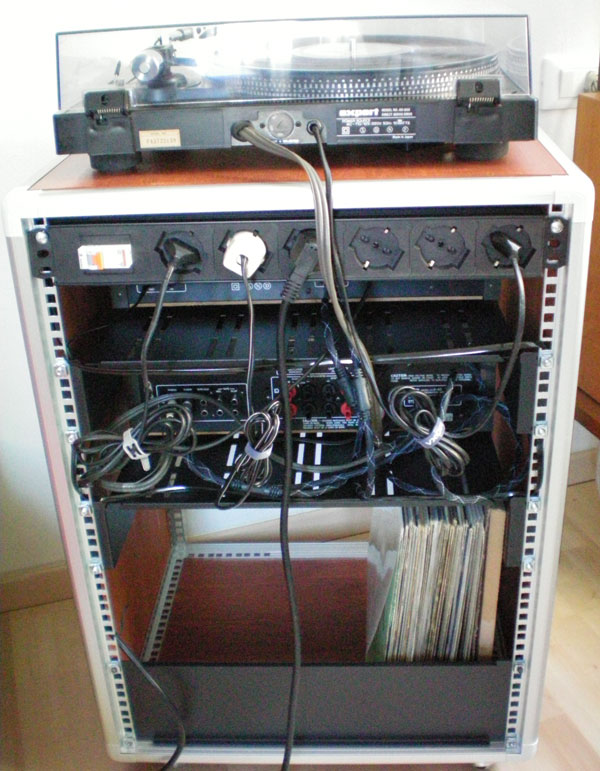

Nei telai larghi 10U = 551 mm (TRhh10dd) gli oggetti 19” si installano direttamente sui montanti frontali e posteriori (L=551 mm esterni corrisponde a 19" interni).

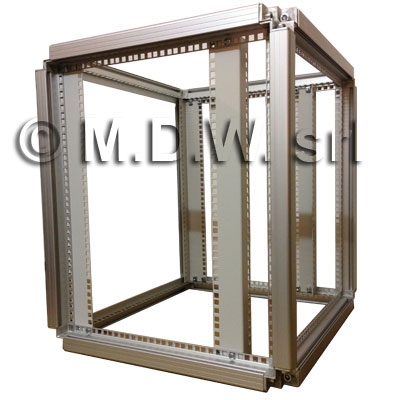

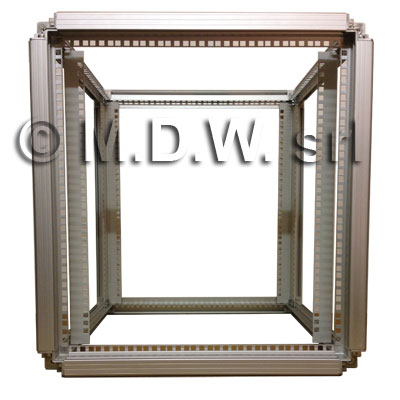

Nei telai larghi 11U = 596 mm (TRhh11dd) il sistema 19" viene realizzato con appositi montanti rack di riduzione a 19” in acciaio codici ARMA.ML 19xx (dove xx indica il numero di unità) n.7 in esploso, oppure in alluminio n. 6 in esploso.Composizione telai:

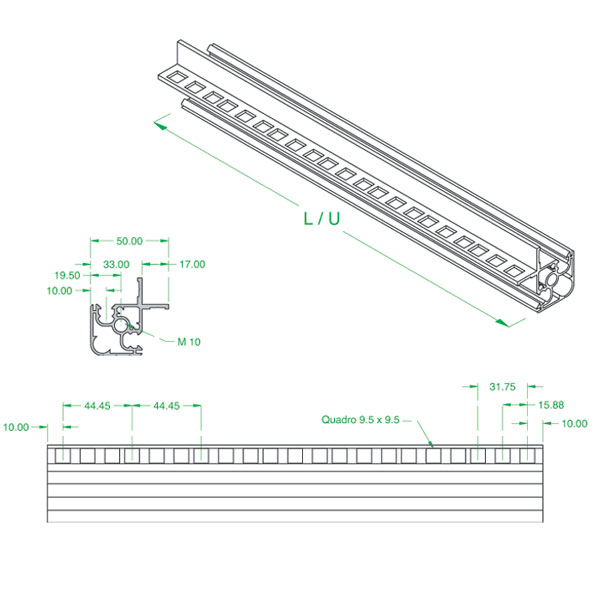

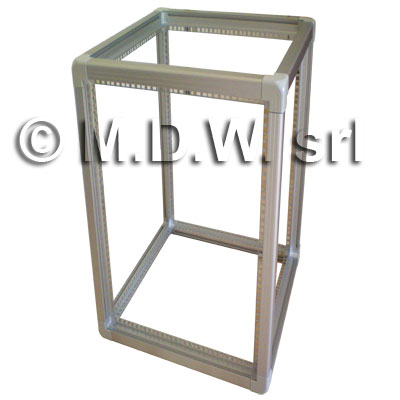

1 - Profilo estruso in alluminio cod. pr XX u (dove XX indica la lunghezza espressa in numero di unità rack) Per realizzare un telaio completo servono 4 profili estrusi per ogni dimensione ovvero in totale 12 pezzi.

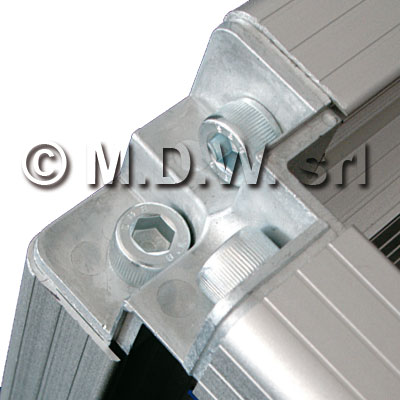

2 - Angolare di giunzione cod. ARMA.TRC-2002 - Per 1 telaio servono 8 pezzi
3 - Coperchio angolare cod. ARMA.TRC-C2002 (oppure cod. ARMA.TRCFC2002 coperchio forato) - Per 1 telaio servono 8 pezzi
4 - Vite ad esagono incassato cod. ARMA.B-10-30 - Per 1 telaio servono 24 pezzi
5 - Montante 19” interno in alluminio cod. ARMA.ML-2-XX dove XX indica il numero di unità rack*
6 - Montante 19” esterno in alluminio cod. ARMA.SP XX dove XX indica il numero di unità rack*
7 - Montante 19” interno in acciaio cod. ARMA.ML 19/XX dove XX indica il numero di unità rack*
*i montanti di riduzione a 19", ARMA.ML-2, ARMA.SP ed ARMA.ML 19 sono necessari nei telai di larghezza 11U pari a 596 mm (TRxx11xx) e si fissano ai fori presenti nei profili che realizzano la profondità oppure nei telai di larghezza 16U pari a 818 mm (TRxx16xx) e si fissano su traverse di sostegno ARMA.SML.XX montate in basso sul fondo del telaio ed in alto sul tetto.
