Armadi elettrici monoblocco a singola o doppia porta, grado di protezione IP55, tensione nominale di isolamento 1000V, corrente nominale di corto circuito 25KA per 1sec. --- Tavola sinottica H=2000 mm---

<< torna alla pagina principale

cliccate i codici in tabella per entrare nella scheda tecnica dettagliata

Dimensioni

L x H x P (mm)

A

struttura

B

posteriore

C

porta cieca

A+B+C

D

porta oblò

A+B+D

piastra unica

porta interna

telaio rack 19"

telai modulare interno

telaio modulare esterno

zoccolo H=100 mm

600x2000x400

1951 2959 2751 1951P PC 2751A 1951P PV 2940 2741   2793IS 2793S  2004

600x2000x500

1952  2959  2751 1952P PC  2751A 1952P PV 2940 2741   2793IS 2793S  2005

600x2000x600

1953  2959  2751 1953P PC  2751A 1953P PV 2940 2741   2793IS 2793S  2006

800x2000x400

1961  2969  2753 1961P PC  2753A 1961P PV 2950 2743  2743R 2793IM 2793L  2007

800x2000x500

1962  2969  2753 1962P PC  2753A 1962P PV 2950 2743  2743R 2793IM 2793L  2008

800x2000x600

1963  2969  2753 1963P PC  2753A 1963P PV 2950 2743  2743R 2793IM 2793L  2009

1000x2000x400

1971  2979  2755 1971P PC  2755A 1971P PV 2960 2745   2793IL    2011

1000x2000x500

1972  2979  2755 1972P PC  2755A 1972P PV 2960 2745   2793IL    2012

1000x2000x600

1973  2979  2755 1973P PC  2755A 1973P PV 2960 2745   2793IL    2013

1200x2000x500

°1991  2959* 2751* °1991P PC 2751A* °1991P PV 2940*/2940D 2741*   2793IS* 2793S*  2015

1200x2000x600

°1992  2959* 2751* °1992P PC 2751A* °1992P PV 2940*/2940D 2741*   2793IS*  2793S*  2016

1600x2000x500

°1993  2969* 2753* °1993P PC 2753A* °1993P PV 2950*/2950D  2743*  2743R* 2793IM* 2793L*  2017

1600x2000x600

°1994  2969* 2753* °1994P PC 2753A* °1994P PV 2950*/2950D  2743*  2743R* 2793IM*  2793L*  2018
° Con montante centrale asportabile        * N°2 articoli per cabina

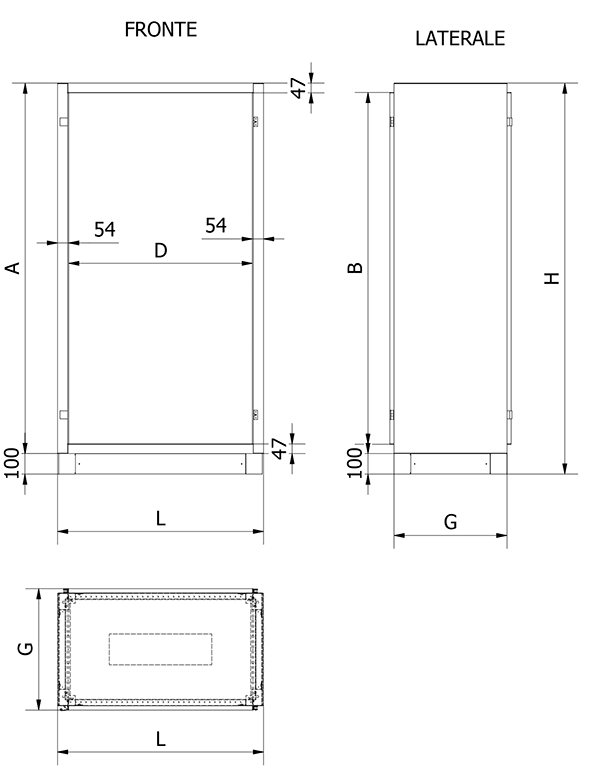

vista frontale e laterale

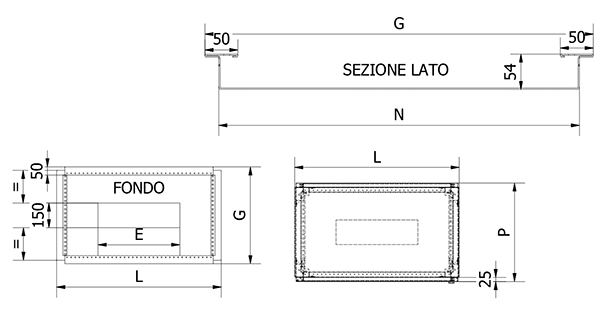

vista fondo e sezione lato

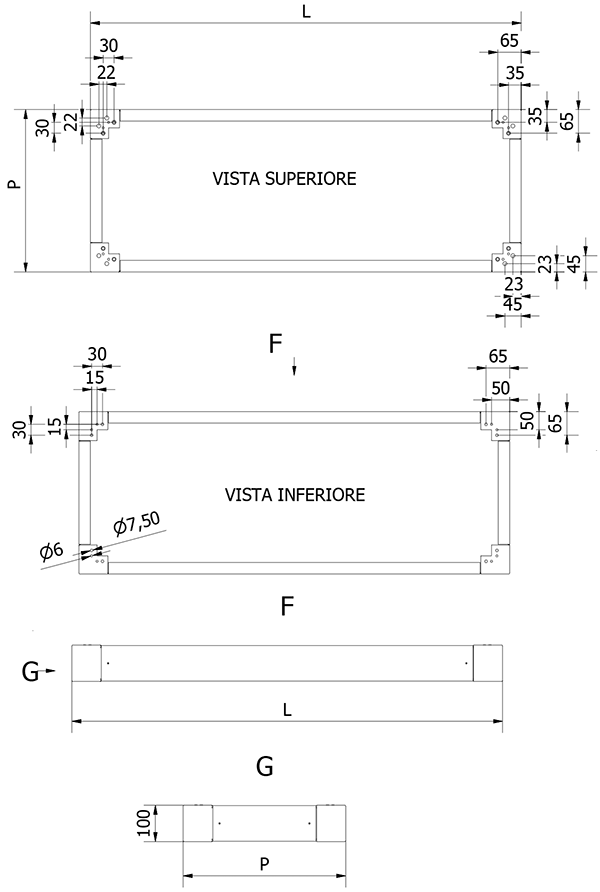

vista superiore ed inferiore

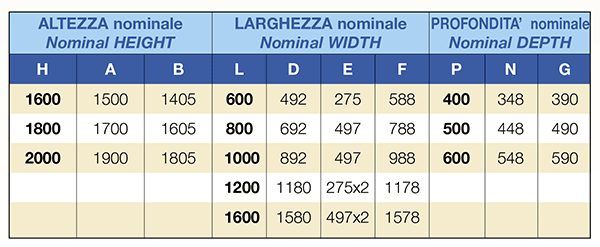

tabella misure armadio monoblocco

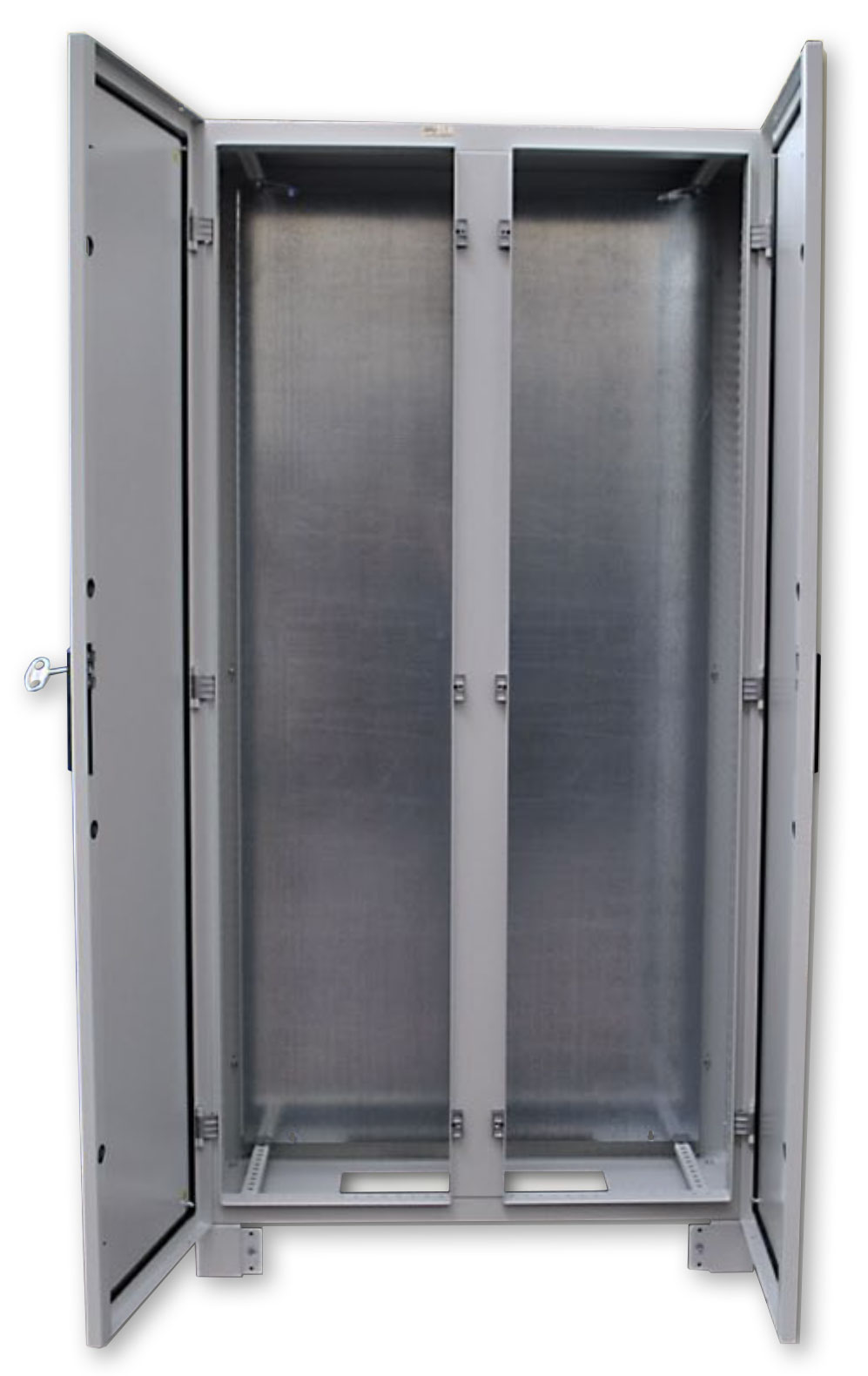

 esempio di configurazione armadio metallico monoblocco
