Armadi elettrici modulari, grado di protezione IP55, tensione nominale di isolamento 1000V, Tensione nominale d'impiego 690V, corrente nominale d'impiego dei portasbarre 2500A, corrente nominale di corto circuito 65KA per 1sec. --- Tavola H=2000

<< torna alla pagina principale

cliccate i codici in tabella per entrare nella scheda tecnica dettagliata

scheletro armadio elettrico modulare altezza 1800,2000,2100 parete posteriore armadio elettrico modulare altezza 1800,2000,2100 porta anteriore cieca armadio elettrico modulare altezza 1800,2000,2100 armadio elettrico modulare altezza 1800,2000,2100 completo di porte cieche porta anteriore con finestra in cristallo temprato per armadio elettrico modulare altezza 1800,2000,2100 armadio elettrico modulare altezza 1800,2000,2100 completo di porta anteriore in cristallo piastra unica per armadio elettrico modulare altezza 1800,2000,2100 piastra unica per armadio elettrico modulare altezza 1800,2000,2100 pareti laterali per armadio elettrico modulare altezza 1800,2000,2100 porta interna per armadio elettrico modulare altezza 1800,2000,2100 porta esterna con frame rack 19" piastra di giunzione per armadio elettrico modulare altezza 1800,2000,2100 telaio interno rack 19" x armadio elettrico modulare altezza 1800,2000,2100 telaio esterno armadio elettrico modulare altezza 1800,2000,2100 zoccolo armadio elettrico modulare h2000

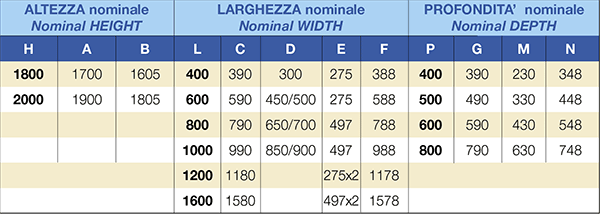

Dimensioni
L x H x P (mm)

A
struttura

B
posteriore

C
porta cieca

A+B+C

D
porta oblò

A+B+D

piastra
unica

piastra
inserimento
laterale

laterali

porta
interna

porta
rack 19"

giunzione
piastra

telaio
interno

telaio
esterno

zoccolo
supplementare

400 x 2000 x 400

2941 2949 2749 2941P PC       2905L 2948*           2001

400 x 2000 x 500

2942 2949 2749 2942P PC        2905L 2958*           2002

400 x 2000 x 600

2943 2949 2749 2943P PC        2905L 2968*           2003

600 x 2000 x 400

2951 2959 2751 2951P PC  2751A 2951P PV  2940 2940L 2948* 2741    2096  2793IS  2793S 2004

600 x 2000 x 500

2952 2959 2751 2952P PC  2751A 2952P PV  2940  2940L 2958* 2741    2096  2793IS  2793S 2005

600 x 2000 x 600

2953 2959 2751 2953P PC  2751A 2953P PV  2940  2940L 2968* 2741    2096  2793IS  2793S 2006

800 x 2000 x 400

2961 2969 2753 2961P PC  2753A 2961P PV  2950  2950L 2948* 2743  2743R  2096  2793IM  2793L 2007

800 x 2000 x 500

2962 2969 2753 2962P PC  2753A 2962P PV  2950  2950L 2958* 2743  2743R  2096  2793IM  2793L 2008

800 x 2000 x 600

2963 2969 2753 2963P PC  2753A 2963P PV  2950  2950L 2968* 2743  2743R  2096  2793IM  2793L 2009

800 x 2000 x 800

2964 2969 2753 2964P PC  2753A 2964P PV  2950  2950L 2978* 2743  2743R  2096  2793IM  2793L 2010
° Con montante centrale asportabile        * N°2 articoli per cabina

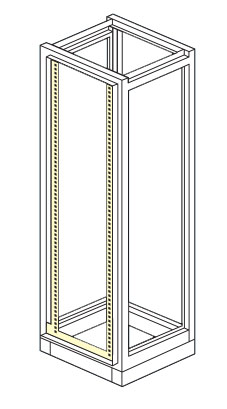

sezione montante vista "A" e vista "B"
