Armadi e quadri elettrici industriali, di comando, distribuzione, automazione

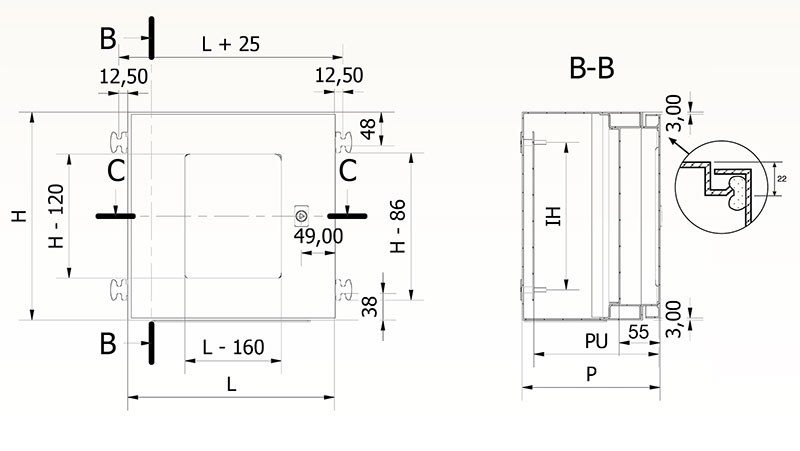

Cassette  IP 55  con telaio girevole asportabile per realizzazione quadri elettrici con interruttori su barra DIN

cliccate il codice di interesse per entrare nella scheda tecnica dettagliata

tabella di comparazione quadri profondi 200 mm

porta cieca
porta vetro
dimensioni
moduli per barra
art. code
art. code
L
H
P
standard
560
480
200
22 x 2
560
680
200
22 x 3
560
880
200
22 x 4
560
1080
200
22 x 5
560
1280
200
22 x 6
560
1480
200
22 x 7
560
1680
200
22 x 8
760
480
200
34 x 2
760
680
200
34 x 3
760
880
200
34 x 4
760
1080
200
34 x 5
760
1280
200
34 x 6
760
1480
200
34 x 7
760
1680
200
34 x 8

tabella di comparazione quadri profondi 250 mm

porta cieca
porta vetro
dimensioni
moduli per barra
art. code
art. code
L
H
P
standard
560
480
250
22 x 2
560
680
250
22 x 3
560
880
250
22 x 4
560
1080
250
22 x 5
560
1280
250
22 x 6
560
1480
250
22 x 7
560
1680
250
22 x 8
760
480
250
34 x 2
760
680
250
34 x 3
760
880
250
34 x 4
760
1080
250
34 x 5
760
1280
250
34 x 6
760
1480
250
34 x 7
760
1680
250
34 x 8

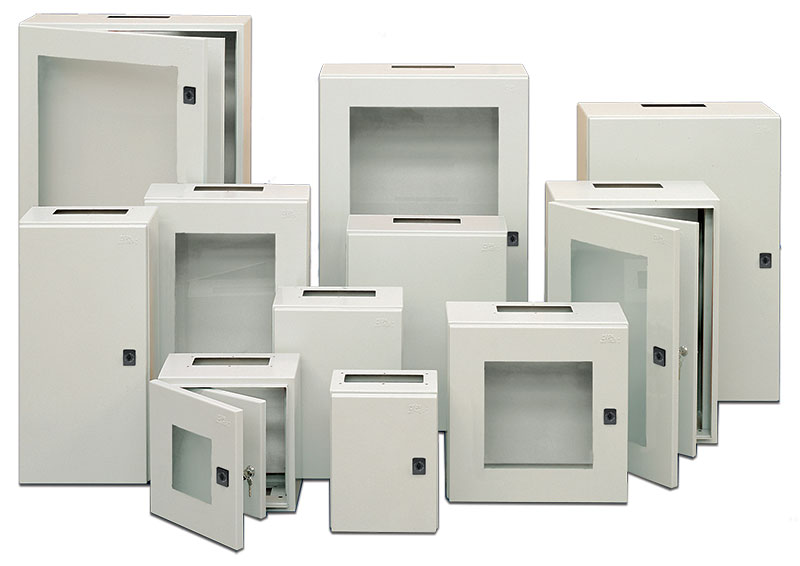

Casse con piastra zincata per quadri elettrici con grado di protezione  IP 65

cassette elettriche ip65


Le casse sono prodotte in acciaio Fe 40, vengono lavorate su linee Salvagnini e saldate in continuo sugli spigoli in isola robottizzata. Un particolare inserto filettato montato sul fondo della cassa permette di fissare all'interno la piastra in lamiera sendzimir ed all'esterno eventuale aletta di fissaggio a muro. Robuste cerniere, non visibili dall'esterno, consentono un apertura pari a 100° (95 per la seconda porta interna - sui modelli a doppia porta).

- costruzione in lamiera 12 - 15/10,

- verniciatura con polveri epossipoliestere colore RAL 7035 bucciato,

- guarnizione in bicomponente poliuretanica applicata in colata continua a mezzo robot,

- serratura a doppia aletta 3 mm,

- piastra di fondo in lamiera zincata tipo "sendzimir" spessore 20/10,

- foro di drenaggio,

- perno di terra autopulente per assicurare una perfetta messa a terra anche sui componenti verniciati,

- piastrine di chiusura feritoie passaggio cavi in materiale autoestinguente

cassette elettriche ip65


Optional:
  alette per fissaggio a muro codice articolo 76777 - 15

Personalizzazioni: a richiesta si effettuano lavorazioni di taglio, foratura e verniciatura con colori a richiesta, tali personalizzazioni vanno richieste e preventivate dall'ufficio commerciale

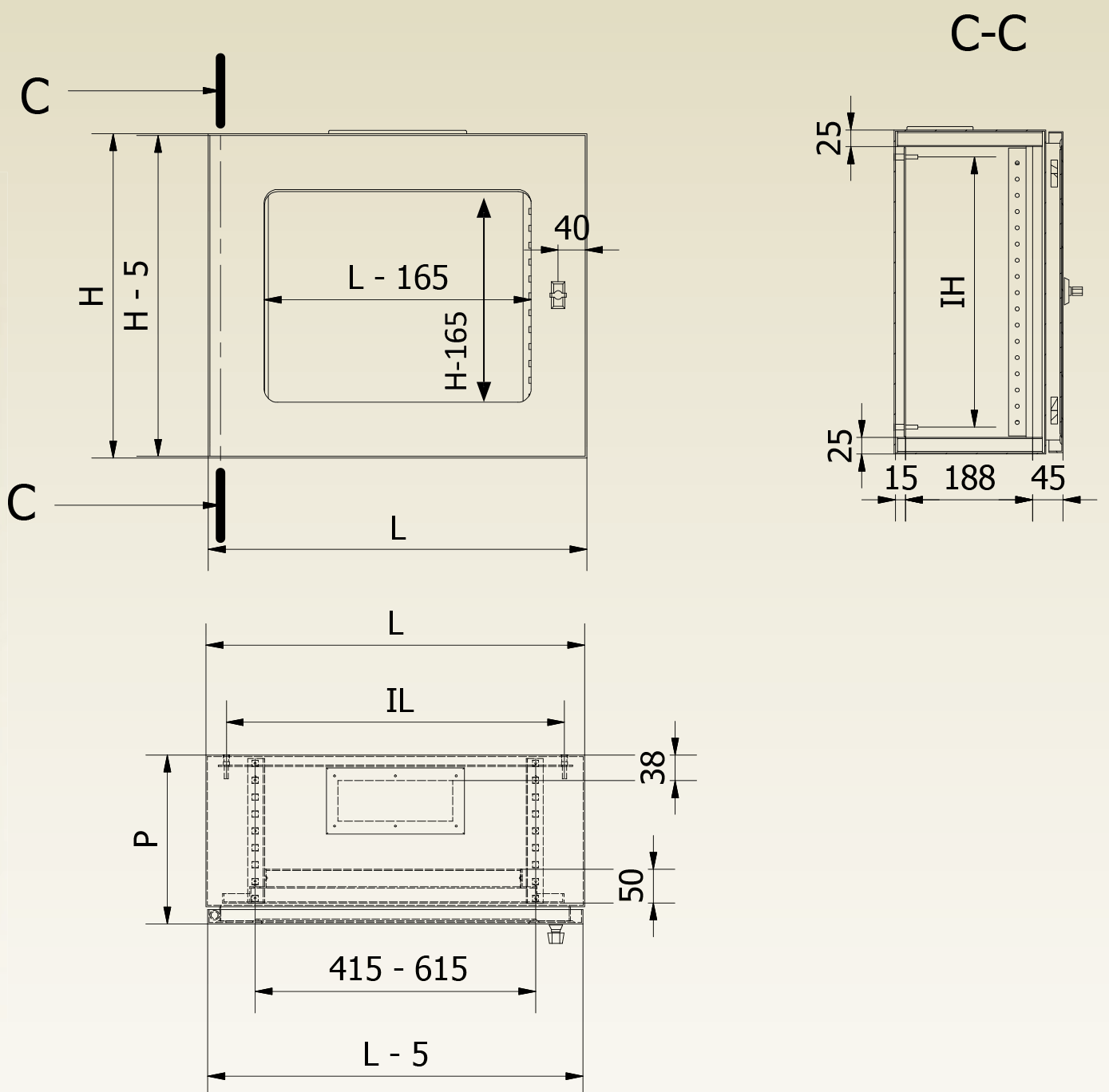

  dimensioni e codici cassette

  piastra interna

  interasse piastra

 cod.
 art./B
 L
 H
 P
 PU
 base
 altezza
 IL
 IH


250

300

150

135

220

245

240

214



250

450

150

135

220

395

240

364

300

300

200

185

270

245

240

214



300

400

150

135

270

345

240

314

300

400

200

185

270

345

240

314

300

400

250

135

270

345

240

314

300

600

200

185

270

545

240

514

350

450

180

165

320

395

290

364



450

350

200

185

420

295

390

264

400

400

200

185

370

345

340

314



400

500

150

135

370

445

340

414

400

500

200

185

370

445

340

414

400

600

200

185

370

545

340

514

400

600

250

235

370

545

340

514

400

600

320

305

370

545

340

514

500

750

250

235

470

695

440

664

500

750

320

305

470

695

440

664

550

850

250

235

520

795

490

764



600

400

220

205

570

345

540

314

600

600

250

235

570

545

540

514

600

1000

250

235

570

945

540

914

600

1000

320

305

570

945

540

914

600

1200

250

235

570

1145

540

1114

600

1200

320

305

570

1145

540

1114



800

1000

250

235

770

945

740

914



800

1000

320

305

770

945

740

914



800

1200

250

235

770

1145

740

1114



800

1200

320

305

770

1145

740

1114



400

600

400

385

370

545

340

514



600

600

400

385

570

545

540

514



600

800

400

385

570

745

540

714



600

1000

400

385

570

945

540

914



600

1200

400

385

570

1145

540

1114



800

1000

400

385

770

945

740

914



 800

 1200

 400

 385

 770

 1145

 740

 1114

Gli art./B sono quadri con porta a vetro esterna e porta interna cieca

*n°2 feritoie passacavi

*n°2 serrature Vetro temprato da H=1000

Feritoie passa cavi solo sotto

Misure feritoie 90x200 e 90x300

art. 201-2-3-4-5-6-7 con feritoia passacavi di 90x200 e piastrina (art. 21P di 120x230)

art. 220-21-22-23-24-51-52-53-54 con 2 feritoie passacavi di 90x200 e 2 piastrine (art. 21P di 120x230)

art. 208-9-10-11-12-13-14-15-16-17-18-19-50 con feritoia passacavi di 90x300 e piastrina (art. 21G di 120x330)

art. 225-26-27-28-55-56 con 2 feritoie passacavi di 90x300 e 2 piastrine (art. 21G di 120x330)


Casse con piastra zincata per quadri elettrici con grado di protezione  IP 55

cassette elettriche con porta interna e piastra ip55

  dimensioni e codici cassette

  piastra interna

 porta interna

porta cieca
porta vetro
porta interna
 L
 H
 P
 PU
 base
 altezza
 IL
 IH
 332  332A  332B  600  1000  300  280  493   950  540   908
 334  334A  334B  600  1200  300  280  493  1160  540  1108
 336  336A  336B  700  1200  300  280  593  1160  640  1108
 338  338A  338B  700  1300  350  330  593  1260  640  1208
 340  340A  340B  700  1500  350  330  593  1460  640  1408
 342   342A   342B   700   1700   350   330   593   1660   640   1608

Queste casse consentono la realizzazione di quadri elettrici di distribuzione primaria e secondaria, con una risposta completa alle esigenze del mercato in termini di semplicità di installazione, grado di protezione e caratteristiche elettriche e meccaniche.

Grado protezione: IP55
Materiale costruzione: Lamiera 15/10.
Verniciatura: Con polveri epossipoliestere, RAL 7035 bucciato.
Guarnizione: Bicomponente poliuretanica applicata in colata continua a mezzo robot.

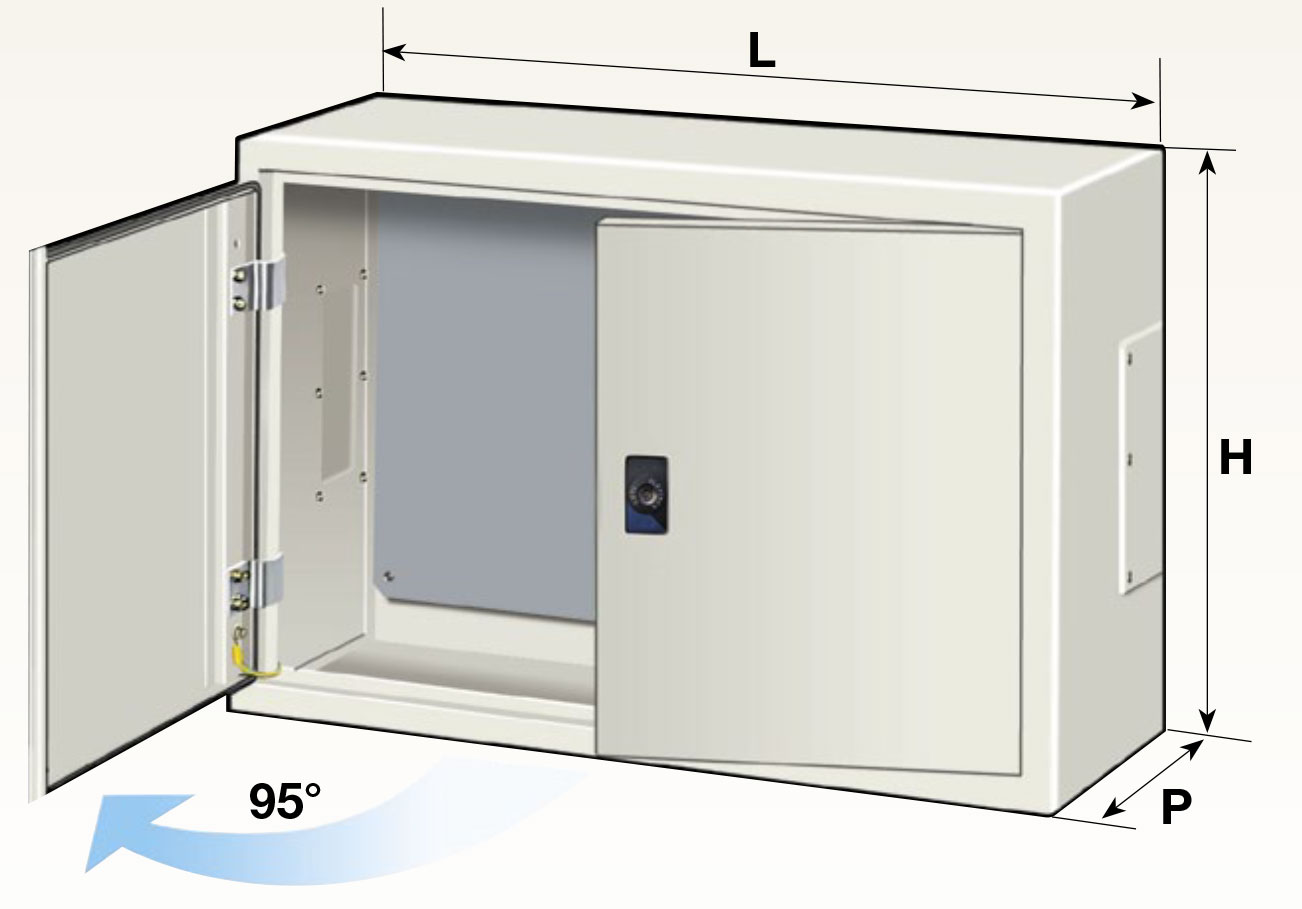

Casse a dippia porta con piastra zincata per quadri elettrici con grado di protezione  IP 55

cassette elettriche con doppia porta e piastra ip55

  dimensioni e codici cassette

  piastra interna

 interasse piastra

 codice
 L
 H
 P
 PU
 base
 altezza
 IL
 IH
 352   750  500  250  230   710  391   670  352
 354  1000  600  300  280   950  493   910  454
 356  1300  700  350  330  1260  593  1220  554
 358  1500   700   350   330   1460   593   1420   554


  dimensioni e codici cassette

  piastra interna

 interasse piastra

 codice
 L
 H
 P
 PU
 base
 altezza
 IL
 IH
 382  1000  1000  300  280   960  894   920  854
 384  1200  1000  300  280  1160  894  1120  854
 386  1400  1000  300  280  1360  894  1320  854



Grado protezione: IP55
Materiale costruzione: Lamiera 15 - 20/10.
Verniciatura: Con polveri epossipoliestere, RAL 7035 bucciato.
Guarnizione: Bicomponente poliuretanica applicata in colata continua a mezzo robot.


Consolle  IP 55  con leggio integrato consolle cassette elettriche con doppia porta e piastra ip55

  dimensioni e codici cassette

  piastra interna

 codice
 L
 H
 P
 PU
 base
 altezza
 441   500  1110  350  330   405  925
 442   650  1110  350  330   555  925
 443*   800  1110  350  330   705  925
 444*  1000  1110  350  330   905  925
 445*  1200  1110  350  330  1105  925

*i codici evidenziati da asterisco hanno doppia porta a battente

Gamma compatta di consolle con leggio ricavato direttamente sulla base. I quadri sono dotati di piastra interna in lamiera zincata tipo “sendzimir” spessore 20/10 ed è completato con zoccolo asportabile, H = 100 mm.

Grado protezione: IP55
Materiale costruzione: Lamiera 15 - 20/10.
Verniciatura: Con polveri epossipoliestere, RAL 7035 bucciato.
Guarnizione: Bicomponente poliuretanica applicata in colata continua a mezzo robot.




Pulpito  IP 55  composto da base più banco a leggio saldati consolle pulpito leggio con doppia porta e piastra ip55

  dimensioni e codici cassette

  piastra interna

 codice
 L
 H
 P
 PU
 Z
 base
 altezza
551   550  1110  350  330  450    455  925
552*   750  1110  350  330  450    655  925
553*   900  1110  350  330  450    805  925
554*  1100  1110  350  330  450   1005  925

*i codici evidenziati da asterisco hanno doppia porta a battente

Gamma compatta di consolle con leggio ricavato direttamente sulla base. I quadri sono dotati di piastra interna in lamiera zincata tipo “sendzimir” spessore 20/10 ed è completato con zoccolo asportabile, H = 100 mm.

Grado protezione: IP55
Materiale costruzione: Lamiera 15 - 20/10.
Verniciatura: Con polveri epossipoliestere, RAL 7035 bucciato.
Guarnizione: Bicomponente poliuretanica applicata in colata continua a mezzo robot.


Quadri elettrici modulari  IP 55 con zoccolo, base, leggio ed alzata componibili per installazioni ibride su piastra zincata e montanti rack 19"

 larghezze disponibili  alzata  leggio base zoccolo base con finestra piano di compensazione tetto / fondo pannello chiusura leggio telaio rack 19"

600 mm

800 mm

1200 mm

1600 mm



611

612

613

614

621/A









650







601

602

603

604



621/A









650







601

602

603

604

621/A









650









621/A









650









621/A









650








Armadi elettrici monoblocco:
seleziona in base all'altezza oppure
scarica catalogo armadi monoblocco.pdf



Armadi elettrici modulari:
seleziona in base all'altezza oppure
scarica catalogo armadi modulari.pdf


  >>  vedi tutti gli armadi con H = 1600 mm

  >>  vedi tutti gli armadi con H = 1800 mm
  >>  vedi tutti gli armadi con H = 1800 mm     >>  vedi tutti gli armadi con H = 2000 mm L = 400,600,800 mm
  >>  vedi tutti gli armadi con H = 2000 mm     >>  vedi tutti gli armadi con H = 2000 mm L = 1000,1200,1600 mm
      >>  vedi tutti gli armadi con H = 2100 mm L = 400,600,800 mm
      >>  vedi tutti gli armadi con H = 2100 mm L = 1000,1200,1600 mm


Armadi monoblocco con possibilità di accesso anche dalla parte posteriore tramite porta incernierabile sia a destra sia a sinistra. Gli armadi della serie 1000 sono equipaggiabili con piastra porta componenti in lamiera zincata regolabile in profondità, telai per il supporto di pannelli modulari e/o barre DIN. Questa serie di armadi gode di caratteristiche di estrema versatilità, tali da consentirne l’utilizzo nelle più svariate applicazioni come quadri di distribuzione e quadri di comando in applicazioni di automazione industriale, laddove non occorra accoppiare armadi in batteria.


CARATTERISTICHE TECNICHE



● Ideali, per funzionalità e costi altamente contenuti, sia nel settore automazione che nella distribuzione di energia.
● Grado di protezione IP55, secondo norme EN 60529 (CEI 70-1).
● Espressamente studiato per essere utilizzato in maniera individuale, questo armadio è caratterizzato da fianchi, cielo e fondo saldati insieme a costituire una struttura monoblocco.
● Porte esterne sono in lamiera spessore 20/10, incernierabili a piacere anteriormente o posteriormente, sia a destra sia a sinistra.
● Le porte con oblò montano vetro temperato spessore 4mm schiumato.
● Verniciatura con polveri epossipoliestere, colore RAL 7035 bucciato.
● Tutti i singoli elementi esterni sono dotati di guarnizione in poliuretano espanso schiumato a mezzo robot.
● Piastre interne costruite in lamiera zincata tipo sendzimir spessore 20-25/10.
● Ogni struttura è dotata di zoccoli pallettizzabili di altezza 100 mm.
● La produzione standard è sempre pronta a magazzino.
● Tensione nominale di isolamento 1000V.
● Tensione nominale díimpiego 690V.
● Corrente nominale di corto circuito 25 KA per 1s.


NEGLI ARMADI MONOBLOCCO IN CONFIGURAZIONE STANDARD NON SONO PREVISTI IL MONTAGGIO DI: GUIDE LATERALI, RIPIANI NORMALI E SCORREVOLI, PIASTRE MODULARI.
TALI ACCESSORI SONO EVENTUALMENTE REALIZZABILI COME CUSTOMERIZZAZIONE PER PICCOLI LOTTI.

PER IL MONTAGGIO DI PANNELLI E PORTE INTERNE OCCORRE IL TELAIO INTERNO.





Armadi elettrici modulari, grado di protezione IP55, tensione nominale di isolamento fino a 1000V, Tensione nominale d'impiego fino a 690V, corrente nominale d'impiego dei portasbarre fino a 2500A, corrente nominale di corto circuito fino a 65KA per 1 sec.

armadio modulare per elettronica

CARATTERISTICHE TECNICHE

● Grado di protezione IP55, secondo norme EN 60529 (CEI 70-1), come da rapporto di prova GR-99/016772.
● Struttura in acciaio spessore 15/10 costruita con montanti profilati in continuo, cieli e fondi assemblati a mezzo isola robotizzata, così da ottenere la massima solidità della stessa.
● Porte esterne sono in lamiera spessore 20/10, incernierabili a piacere ante- riormente o posteriormente, sia a destra sia a sinistra.
● Le porte con oblò montano vetro temperato spessore 4mm.
● I vetri sono sigillati con materiale tixotropico monocomponente poliuretanico di alta quali- tà, che polimerizza mediante esposizione all’umidità atmosferica, formando un resistente elastomero tra il vetro e la cornice della porta, con ottimi risultati anche da un punto di vista estetico, oltre che funzionale.
● Verniciatura con polveri epossipoliestere, colore RAL 7035 bucciato.
● Tutti i singoli elementi esterni sono dotati di guarnizione in poliuretano espanso schiumato a mezzo robot.
● Piastre interne costruite in lamiera zincata tipo sendzimir spessore 20-25/10.
● Ogni struttura è dotata di zoccoli pallettizzabili di altezza 100 mm.
● Possibilità di qualsiasi accoppiamento senza soluzione di continuità.
● La produzione standard è sempre pronta a magazzino.
● L’armadio serie 2000 è stato sottoposto a prove di tipo secondo le norme: CEI 439-1, EN 60439-1, CEI 17-13/1, come da rapporti di prova MP-99/011833, MP-99/011443 e MP-99/018182.
● Tensione nominale di isolamento 1000V.
● Tensione nominale d’impiego 690V.
● Corrente nominale massima d’impiego dei portasbarre 2500A.
● Il sistema carpenteria, portasbarre, circuito di protezione è adatto per correnti di cortocir- cuito fino a 65KA efficaci per 1s.
Ampia dotazione di accessori ed infinite possibilità di personalizzazioni, anche per un solo armadio o piccoli lotti

armadio modulare per elettronica


1) Art. 2912 Struttura - Main frame
2) Art. 2750A Porta oblò - Glazed-framed door
3) Art. 2750 Porta cieca - Blind door
4) Art. 2771S Piani scorrevoli - Sliding shelves
5) Art. 2022 Guide laterali - Side guides
6) Art. 10 Staffe - Brackets
7) Art. 702 Piastra modulare - Modular mountig plate
8) Art. I 2721C Pannello modulare standard incernierato
Hinged modular standard panel
9) Art. I 2720F Pannello modulare standard incernierato + Barra DIN
Hinged modular standard panel + DIN Bar
10) Art. 31 Antichiusura - Safety lock
11) Art. 19 Piattina flessibile - GND earthing



Seguici su...

Disclaimer

© 2018 mdw.it - Tutti i marchi, loghi, immagini e nomi presenti sul sito appartengono a M.D.W. srl e/o ai rispettivi proprietari. E' espressamente vietata la riproduzione dei contenuti del sito in qualsiasi modo ed a qualsiasi scopo senza la preventiva autorizzazione scritta da parte di M.D.W. srl. Attenzione: M.D.W. srl usa cookies propri e di altre aziende su questo sito. Per ulteriori informazioni sui cookie, consultare la sezione "Uso dei cookie in questo sito web".

Newsletter

SPEDIZIONE SICURA

Con partner qualificati

ORDINI TELEFONICI

Tel: +39 051.592119

GARANZIA

garanzia di legge italiana

Come contattarci

Tel: +39 051.592119+39 328.3333111
+39 393.9463747

Fax: +39 051.3762646

Supporto: info@armadi-rack.it

Chi siamo

Armadi-Rack.it© è una realizzazione M.D.W. srl

M.D.W. srl Camera di Commercio di Bologna REA n° 465866, RI/CF/PI 02766841205

Sede legale:Viale Quirico Filopanti, 4 - Bologna 40126 BO

Sede operativa:Via Edmondo De Amicis 7 - Casalecchio di Reno 40033 BO
