Armadi rack 19" industriali per installazione a parete, a pavimento, a bordo macchina, in esterno


quadri rack da parete per reti lan

Quadri rack 19" da parete con grado di protezione  IP 55 , profondità 300 mm, possibilità di montare piastra interna zincata per elettronica, ingresso cavi dal basso e dall'alto con piastrina rimovibile.

- lamiera di acciaio spessore 1,5 mm
- vernice epossipoliestere colore grigio chiaro RAL 7035
- porta con angolo di apertura di 95°
- una coppia montanti rack 19” frontali mobili, possono essere posizionati a piacere
- pannello porta componenti in lamiera zincata spessore 1,5 mm fissato alla parete di fondo*
- kit 4 staffette fissaggio a muro art.15*
* pannello e staffette per ancoraggio a muro sono accessori a richiesta

cliccate i codici in tabella per entrare nella scheda tecnica dettagliata

  altezza

  porta cieca

  porta vetro

  piastra zincata

U

A (mm)

cod.

cod.

cod.

 6  317   QRS 1906C   QRS 1906V   PPC QR-06
 9  451   QRS 1909C   QRS 1909V   PPC QR-09
 12  584   QRS 1912C   QRS 1912V   PPC QR-12

cabinet rack da parete per reti lan

Quadri rack 19" da parete con grado di protezione  IP 40 , profondità 500 mm, possibilità di montare piastra interna zincata per elettronica, ingresso cavi dal basso e dall'alto con piastrina rimovibile.

- lamiera di acciaio spessore 1,5 mm
- vernice epossipoliestere colore grigio chiaro RAL 7035
- porta con angolo di apertura di 95°
- una coppia montanti rack 19” frontali mobili, possono essere posizionati a piacere
- pannello porta componenti in lamiera zincata spessore 1,5 mm fissato alla parete di fondo*
- kit 4 staffette fissaggio a muro art.15*
* pannello e staffette per ancoraggio a muro sono accessori a richiesta

cliccate i codici in tabella per entrare nella scheda tecnica dettagliata

  altezza

  porta vetro

  piastra zincata

  montanti aggiuntivi

U

A (mm)

cod.

cod.

cod.

8  403 822 822P 822M
11  536 824 824P 824M
14  670 826 826P 826M

quadri rack da parete a doppia sezione

Quadri rack 19" a doppia sezione da parete con grado di protezione  IP 55  ed  IP 40 , profondità 500 mm, possibilità di montare piastra interna zincata per elettronica, ingresso cavi dal basso e dall'alto con piastrina rimovibile.

- lamiera di acciaio spessore 1,5 mm
- vernice epossipoliestere colore grigio chiaro RAL 7035
- porta e corpo centrale con angolo di apertura di 95°
- una coppia montanti rack 19” frontali mobili, possono essere posizionati a piacere
- pannello porta componenti in lamiera zincata spessore 2 mm fissato alla parete di fondo*
- kit 4 staffette fissaggio a muro art.15*
* pannello e staffette per ancoraggio a muro sono accessori a richiesta

cliccate i codici in tabella per entrare nella scheda tecnica dettagliata

  Armadi IP40

  altezza

  porta cieca

  porta vetro

  piastra zincata

  montanti aggiuntivi

U

A (mm)

cod.

cod.

cod.

cod.

 6  335   832   832P  832M
 9  468   834   834P  834M
 12  601   836   836P  836M
 15  735   838   838P  838M

  Armadi IP55

 6  335   QRL 1906C   QRL 1906V   832P  832M
 9  468   QRL 1909C   QRL 1909V   834P  834M
 12  601   QRL 1912C   QRL 1912V   836P  836M
 15  735   QRL 1915C   QRL 1915V   838P  838M

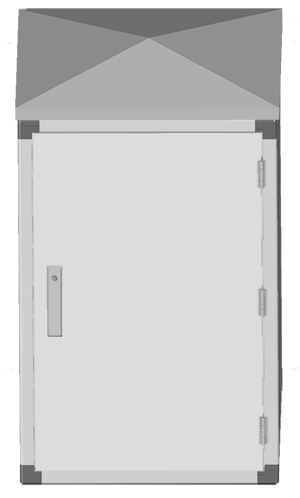

armadi rack industriale grado di protezione IP 55

Armadi rack 19" modulari con grado di protezione  IP 55  ed  IP 40* , con struttura portante in profili di alluminio estruso uniti da giunti a tre vie, anch'essi in lega di alluminio, coperti da coperchi in zama. Nel profilo estruso, che forma il telaio, è integrata l'aletta di battuta per le coperture, le quali, assieme al telaio, garantiscono un grado di protezione IP55

- lamiera di acciaio spessore 1,5 mm
- vernice epossipoliestere colore grigio chiaro RAL 7035
- Telaio in estruso di alluminio anodizzato naturale lega 6060 (a richiesta ALODINE 1000)
- porta anteriore con oblò e vetro temperato di sicurezza in acciaio 15/10 (a richiesta plexiglass, cieca, con grata in acciaio, lavorata a disegno)
- Tetto asportabile in acciaio 15/10 (a richiesta con predisposizione ventole, flange passaggio cavi, lavorazioni a disegno)
- porta con angolo di apertura di oltre 180°
- Pannelli laterali asportabili in acciaio 15/10
- Pannello posteriore asportabile in acciaio 15/10
- Zoccolo fisso altezza 70 mm in acciaio 20/10 (a richiesta con ruote, pallettabile, con pedana o su disegno)
- n°2 montanti per il supporto dei componenti 19" (coppie aggiuntive a richiesta)
* Fianchi, porte, piastre e tutte le componenti dell'armadio sono personalizzabili su richiesta con possibilità di fori passaggio cavi, bocche di lupo, predisposizioni per elettronica, ecc.

cliccate i codici in tabella per entrare nella scheda tecnica dettagliata

armadi rack industriale grado di protezione IP 55

  Armadi rack 19" certificati IP 55
   IP40 (larghezza 551 mm, quando il frontale è completamente chiuso con pannelli)

  altezza

 profondità

  larghezza (mm)

U

A (mm)

P (mm)

 551

 596

 818

 12 641 551
596
730
818
996
UR121010
UR121011
UR121014
UR121016
UR121020
UR121110
UR121111
UR121114
UR121116
UR121120
UR121610
UR121611
UR121614
UR121616
UR121620
 15  774 551
596
730
818
996
UR151010
UR151011
UR151014
UR151016
UR151020
UR151110
UR151111
UR151114
UR151116
UR151120
UR151610
UR151611
UR151614
UR151616
UR151620
 18  907 551
596
730
818
996
UR181010
UR181011
UR181014
UR181016
UR181020
UR181110
UR181111
UR181114
UR181116
UR181120
UR181610
UR181611
UR181614
UR181616
UR181620
 24  1174 551
596
730
818
996
UR241010
UR241011
UR241014
UR241016
UR241020
UR241110
UR241111
UR241114
UR241116
UR241120
UR241610
UR241611
UR241614
UR241616
UR241620
 30  1441 551
596
730
818
996
UR301010
UR301011
UR301014
UR301016
UR301020
UR301110
UR301111
UR301114
UR301116
UR301120
UR301610
UR301611
UR301614
UR301616
UR301620
 36  1707 551
596
730
818
996
UR361010
UR361011
UR361014
UR361016
UR361020
UR361110
UR361111
UR361114
UR361116
UR361120
UR361610
UR361611
UR361614
UR361616
UR361620
 42  1974 551
596
730
818
996
UR421010
UR421011
UR421014
UR421016
UR421020
UR421110
UR421111
UR421114
UR421116
UR421120
UR421610
UR421611
UR421614
UR421616
UR421620
 45 2107 551
596
730
818
996
UR451010
UR451011
UR451014
UR451016
UR451020
UR451110
UR451111
UR451114
UR451116
UR451120
UR451610
UR451611
UR451614
UR451616
UR451620

I codici armadio in tabella che non rimandano alla relativa scheda tecnica sono relativi a prodotti mai costruiti.
Per tali codici prodotto e per misure diverse è comunque possibile chiedere un preventivo contattando l'ufficio commerciale.


cabinet rack da pavimento per reti lan e cablaggi

Armadi rack 19" da pavimento per cablaggi strutturati e networking con grado di protezione  IP 40 , profondità 500 mm e 600 mm (codici 864 ed 866) possibilità di montare piastra interna zincata per elettronica, ingresso cavi dal basso con piastrina rimovibile.

- lamiera di acciaio spessore 1,5 mm
- vernice epossipoliestere colore grigio chiaro RAL 7035
- porta con angolo di apertura di 95°
- una coppia montanti rack 19” frontali mobili, possono essere posizionati a piacere
- pannello porta componenti in lamiera zincata spessore 1,5 mm fissato alla parete di fondo (da acquistare separatamente)

cliccate i codici in tabella per entrare nella scheda tecnica dettagliata

  altezza

  porta vetro

  piastra zincata

  montanti aggiuntivi

 fianchi

U

A (mm)

cod.

cod.

cod.

cod.

20  1036 842 842P 842M
26  1303 844 844P 844M
36 1800 854*   854M 883
40 2000 856*   856M 893
36 1800 864*   864M 885
40 2000 866*   866M 895

*Gli armadi codice 854, 856, 864, 866 sono venduti senza fianchi perché armadi rack da utilizzare affiancati in batteria, i fianchi vanno acquistati separatamente. Gli armadi codice 842(P) ed 844(P) sono strutture monoblocco con fianchi inclusi.
